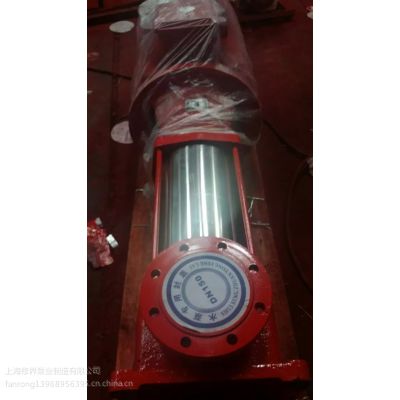

XBD13/12.6-50GDL-15KW

启动前：1、用手转动联轴器，转子部件应无卡死现象。

打开进口阀门、排气阀使水充满泵腔，然后关闭排气阀；

点动电机，确定转向是否正确；

运行：

1、全开进口阀门，关闭出口管路阀门。

2、接通电源，当泵转速达到正常后，再打开出口管道阀门，并调节到所需的工况点；

3、观察泵运行后的有无异常情况，如有异常情况应立即停车检查，处理后再运行；立式消防泵指的是采用特殊的水力设计和结构设计，使之具有流量压力分档比普通离心清水泵更适宜建筑消防给水系统选用，流量—压力特性曲线平坦无驼峰的消防泵。

消防泵选用的主要控制参数为泵的额定流量、额定压力和吸深等。

吸深：泵基准面和吸入液面之间的高度差。

2分类

1）、按吸入方式区分：单吸、双吸

 2）、按级数区分：单级、多级

3）、按出口数量分：单出口、双出口

综上消防泵常分为：恒压切线消防泵，多级单出口、双出口消防泵，恒压单级消防泵，稳压缓冲多级消防泵和单级双吸消防泵。

采用特殊的水力设计和结构设计，使之具有流量压力分档比普通离心清水泵更适宜建筑消防给水系统选用，流量—压力特性曲线平坦无驼峰。对因转动产生摩擦部位的所有零部件采用耐磨、耐腐蚀、抗啮合的材料制造而具有高可靠性，多级泵可配置双出水口，泵体承载能力高、抗超载能力强、启动灵敏。

4结构要求

1）、泵的结构形式应***易于现场维护和更换零件。紧固件及自锁装置不应因振动等原因而产生松动。

2）、泵体上应铸出表示旋转方向的箭头。

3）、应有压力表，真空压力表（潜水泵、深井泵除外），表精度应不低于2.5级。

4）、泵应设置放水旋塞。

5）、泵出口法兰的公称压力应能满足工作压力的要求，泵进口法兰的公称压力应不小于1.0MPa。法兰的连接尺寸应符合GB/T 9112-2000及GB/T 9124-2000的规定。

6）、泵的进口应能承受0.4MPa的正压。

5材料要求

1）、泵壳应采用铸铁、铸钢、铸铝或铸铜等其他铸造合金。轴应采用至少为2Cr13的不锈钢或相当的抗腐蚀性材料；或者轴使用碳钢材料，但在填料盒及泵体过流流道处须采用抗腐蚀性材料的轴套。

2）、叶轮、叶轮密封环、壳体密封材料、套环、填料环、水封环、机械密封盖、填料轴套等应采用抗腐蚀性材料制成。

6机械性能

1）、密封试验，按《消防泵》GB6245-2006中10.5条进行，泵体及部件不应有渗漏、冒汗等缺陷。

2）、静水压强度试验，按《消防泵》GB6245-2006中10.6条进行，试验过程中泵壳不应有影响性能的变形和裂纹等缺陷。

7连续运转性能

按《消防泵》GB6245-2006中10.10条进行，满足：

1）、泵的出口压力不应低于额定出口压力，流量应符合额定流量的要求。

2）、轴承座外表面温度不应超过75℃，温升不应超过35℃。

3）、轴封处密封良好，无线状泄露现象。

4）、泵的振动应符合JB/T 8097的规定。

8选用要点

消防泵

该系列泵组为立式、卧式、分体式消防泵，结构十分紧凑，占地面积小，机械密封可靠，泵内部结构合理，过流部件选用不锈钢和铝合金制造，可靠性很高，使用寿命长，运转平稳，噪音小，免维护，终身保修。

BHYQ系列消防泵组（也可在地面上使用）它既保持了BHY、BHYL系列消防泵的优点，又在他的基础上体现了新型水泵的创造力。该泵无泄漏、无噪音、无振动、无维护、无保养、环保，节约泵房面积，安装简便是消防设备中的***。

BHYQ系列消防泵组电动机置于不锈钢管内(可根据用户要求可有可无)无需专业泵房，设备安装可根据用户要求或竖或卧，可任意放置在室外，无需遮风挡雨，甚至可置于条件恶劣的水沟、水池或挂在墙壁上和屋檐下。外观看起来设备只是一套管组而已。

BHYQ系列消防泵组匹配水泵是当前进、***的冲水式电机，电机内部由清水润滑，内外水冷却，电机及水泵无水封，从而到达了无泄漏的标准，寿命可达普通水泵的5-6倍以上，减少维修的烦恼。

BHYQ系列消防泵组采用***防振喝消音安置，整套设备运行平稳，噪音在30分贝左右，功能接口可根据用户需要减增。

BHYQ系列消防泵组是一种***，无泄漏的管中泵，其依靠水的流速对电机进行散热和冷却，点击运行异常平静，从根本上解决了电机噪音的问题。本设备节能和防潮都有着传统水泵不可比拟的优势，本设备新型包括套管，套管内密闭设置有电机，电机由固定支架固定，进水管法兰与供水管法兰连接出水口法兰与出水管法兰下部连接，套管顶部设置排气阀，电缆由设于套管顶部的电缆引出口引出。

该系列泵组的驱动电机为普通电机，不需变速，这标志着我国消防泵技术的重大突破，将会带来***的社会效益和经济效益。该系列泵出口可调整出口方向0°90° 180°270°。

2，用途

XBD系列消防泵组主要用于公益及民用建筑固定消防系列（消火栓灭火系统，自动喷淋灭火系统和水喷雾灭火系统）另外也可用于消防和生活，生产公用的给水系统及建筑、市政、工矿、锅炉给水等场合。

占泵总产量一半以上。

在船舶制造工业中，每艘远洋轮上所用的泵一般在百台以上，其类型也是各式各样的。其它如城市的给排水、蒸汽机车的用水、机床中的润滑和冷却、纺织工业中输送漂液和染料、造纸工业中输送纸浆，以及食品工业中输送牛奶和糖类食品等，都需要有大量的泵。

保养注意

1）、消防泵性能参数要求

（1）普通消防泵

工况1：在吸深1m时，应满足额定流量（Qn）和额定压力（Pn）要求，同时工作压力不应超过额定压力的1.05倍。

工况2：在吸深1m时，流量为1.5 Qn，工作压力不应小于0.65 Pn。

工作压力不得超过1.4 Pn。

（2）深井、潜水消防泵

工况1：在吸深0m时，应满足额定流量（Qn）和额定压力（Pn）要求，同时工作压力不应超过额定压力的1.05倍。

工况2：在吸深0m时，流量为1.5 Qn，工作压力不应小于0.65 Pn。

工作压力不得超过1.4 Pn。

2）、结构要求、抗腐蚀性能、机械性能、连续运转等性能的检测应符合GB6245-2006标准要求。

3）、泵组所采用的泵均应经过定型鉴定和型式检验并符合有关标准。所选用的原动机均应经过定型鉴定并符合有关标准。发动机应有良好的常温启动性能，应***5s内顺利启动。引上水后20s内，应能使消防泵达到额定工况。

4）、水泵叶轮转动灵活，无卡阻现象。

5）、设计人员应根据工程项目中消防泵房的位置、面积和消防给水系统的具体情况选择、确定消防泵类型。

6）、消防泵的流量和压力应根据所服务建筑物（或工厂厂区、居住小区）、堆场、储罐等对消防水量和水压的要求经计算确定。消防水泵应满足消防用水水压和流量要求。水泵的流量、扬程不低于设计要求值，也不低于性能曲线给定值。

7）、临时高压消防给水系统的消防水泵应采用一备一用，或多用一备。备用消防泵的工作能力不应小于其中一台消防工作泵。多用一备时，应考虑多台消防泵并联工作时，对系统流量和压力的影响。

8）、选择消防水泵时，其流量～压力（Q～P）特性曲线应平坦无驼峰。有条件时可选用切线泵或泵阀（减压稳压阀）一体化的水泵机组。

9施工、安装要点

1）、消防水泵机组外轮廓面与墙和相邻机组间的间距应符合

吸水管不存气，选用的异径管为偏心异径管。

2）、水泵与电动机的联轴器中心对准。

3）、水泵底座平整。

4）、设备紧固件牢固。

卧式消防泵供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。消防***消防系统增压送水，也可用于矿给排水。输送液体的流量范围为5-8L/S，压力范围为0.2-2.25MPa，配套功率范围为1.5-200KW，口径范围为￠50-￠250mm。

中文名卧式消防泵

流量范围5-8L/S

压力范围0.2-2.25MPa

口径范围￠50-￠250mm

单级单吸泵

XBD-W型单吸单级消防泵由电机和泵两部分组成，消防泵和电机同轴，泵结构包括泵体、叶轮、泵盖、机械密封等不见组成。泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，占地面积小。泵设有安装底座，便于安装，增加泵运行的稳定性。泵密封采用机械密封，具有密封可靠，无泄露的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵的进出口法兰按1.6MPa压力设计，管路配套方便。

单级多吸泵

XBD-W型单吸多级分段式消防泵由电机和泵两部分组成，电机为Y型三相异步电机，消防泵和电机采用连轴器连接，整体为刚性连接，使用是无需校正。消防泵由定子部分和转子部分组成。消防泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损，定子上装有密封环、平衡套等，磨损后可用备件更换。转子部分有轴、中轮、平衡鼓等组成。转子下端为水润滑轴承，上部为角接触球轴承，泵的轴向力绝大部分由平衡鼓来承担，其余小部分残余轴下向力由角接触球轴承来承受。进水段、中段和出水段的结合面纸垫通过拉紧达到密封，用户可根据需要选择。

2产品特点

1、消防泵结构紧凑、体积小、外形美观，其立式结构决定安装占地面积小，其重心合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。

2、消防泵吸入口和吐出口均水平方向，简化了管路的连接。

3、多级式可根据需要，吸入口和吐出口可安装成同方向或90°180°270°几个不同方向以满足不同的连接场合。

4、消防泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。

5、消防泵转子具有较小的绕度，运行平稳、振动小、噪音低、使用寿命长。

3产品用途

XBD-W型消防泵主要用于消防系统管道增压送水。也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合，代替了原IS型。

4选用要点

1）、消防泵性能参数要求

普通消防泵

工况1：在吸深1m时，应满足额定流量（Qn）和额定压力（Pn）要求，同时工作压力不应超过额定压力的1.05倍。

工况2：在吸深1m时，流量为1.5 Qn，工作压力不应小于0.65 Pn。

工作压力不得超过1.4 Pn。

深井、潜水消防泵

工况1：在吸深0m时，应满足额定流量（Qn）和额定压力（Pn）要求，同时工作压力不应超过额定压力的1.05倍。

工况2：在吸深0m时，流量为1.5 Qn，工作压力不应小于0.65 Pn。

工作压力不得超过1.4 Pn。

2）、结构要求、抗腐蚀性能、机械性能、连续运转等性能的检测应符合GB6245-2006标准要求。

3）、泵组所采用的泵均应经过定型鉴定和型式检验并符合有关标准。所选用的原动机均应经过定型鉴定并符合有关标准。发动机应有良好的常温启动性能，应***5s内顺利启动。引上水后20s内，应能使消防泵达到额定工况。

4）、水泵叶轮转动灵活，无卡阻现象。

5）、设计人员应根据工程项目中消防泵房的位置、面积和消防给水系统的具体情况选择、确定消防泵类型。

6）、消防泵的流量和压力应根据所服务建筑物（或工厂厂区、居住小区）、堆场、储罐等对消防水量和水压的要求经计算确定。消防水泵应满足消防用水水压和流量要求。水泵的流量、扬程不低于设计要求值，也不低于性能曲线给定值。

7）、临时高压消防给水系统的消防水泵应采用一备一用，或多用一备。备用消防泵的工作能力不应小于其中一台消防工作泵。多用一备时，应考虑多台消防泵并联工作时，对系统流量和压力的影响。

8、）选择消防水泵时，其流量～压力（Q～P）特性曲线应平坦无驼峰。有条件时可选用切线泵或泵阀（减压稳压阀）一体化的水泵机组。

5施工、安装要点

1）、消防水泵机组外轮廓面与墙和相邻机组间的间距应符合吸水管不存气，选用的异径管为偏心异径管。

2）、水泵与电动机的联轴器中心对准。

3）、水泵底座平整。

泵是用两个齿轮互相咬合转动来工作，对介质要求不高。泵在泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。泵在运转时主动齿轮带动被动齿轮旋转，齿轮进入啮合时液体被挤出，形成高压液体并经泵排出口排出泵外。

1、经常加脂，电动油桶泵为高速运转，润滑脂易于挥发，故必须使轴承处的润滑能保持清洁，并注意添换。

2、成纤维、注意保存电动抽油泵应放于干燥，清洁和没有腐蚀性气体的环境中。

3、泵注意绝缘电阻，长期搁置不用的或在潮湿环境中使用的电动抽液泵，使用前必须用500伏兆欧表测量绕组的绝缘电阻。如绕组与电机壳间绝缘电阻小于7兆欧时，必须对绕组进行干燥处理。

4、泵经常检查维修，电动油桶泵应经常检查，维修，须检查电源线：内接线，插头，开关是否良好，绝缘电阻是否正常，刷尾座是事松动，换向器与电刷接触良好，电枢绕级扩定子绕组是否是有适中断路现象，轴承及转动零件是否的损坏等等。

5、保存好每零件和调换相同零件，在拆检泵时，应保存好每个零件，要特别注意隔爆零件的隔爆面不能使其损伤拉毛包括绝缘衬垫及套管，如有损坏，必须调换上新的相同零件，不得采用低于原材料性能的代用材料或原有规格不符的零件，装配时应将所有零件按原先位置装好，不能遗漏。

10效率提高方法

在水泵工作过程中，泵内流动的水受到其与流道和泵叶轮表面的摩擦以及水本身粘度的影响，泵所消耗的能量主要用于抵抗水表面的流动摩擦力及涡流阻力。水在流动过程中所消耗的能量(水头损失)就是用来克服内摩擦力和水与设备界面的摩擦力。如果泵、叶轮表面光滑(这种表面称为水力光滑表面)表面阻力较小，消耗能量就小。在水泵过流面和叶轮上喷涂高分子材料，使其表面形成水力光滑表面，超光滑表面涂层表面光洁度是经过抛光后不锈钢的20倍，这种极光滑的表面减少了泵内流体的分层，从而减少泵内部紊流，降低了泵内的容积损失和水力损失，降低了电耗，达到降低水流阻力损失的目的，从而提高水泵的水力效率，同时在一定程度上也可提高机械效率和容积效率。涂层分子结构的致密性，能隔绝空气、水等介质和水泵叶轮母材的接触，程度减少电化学腐蚀及锈蚀。另外，高分子复合材料本质是高分子聚合物，具有抗化学腐蚀性，可以提高泵的抗腐蚀性，能大大增强泵抵抗冲蚀和抗腐蚀能力。由于具备良好的耐磨及抗冲击性能，因此当细微的固体颗粒介质与泵进行接触和冲击时，可以起到很好的抗磨和缓冲作用。

建议工业企业应用该复合涂层来应对并延长泵的使用周期，实现泵效的长期有效，同时避免因频繁的更换所带来的生产、成本、劳动力等诸多影响。水泵的节能降耗，应在理论与实践相结合的条件下不断探索，大胆引用新技术，寻找更合理、经济的节能措施。高分子复合材料，操作简单方便，对施工环境要求不高，可广泛推广应用。此类材料表面光滑程度比抛光的不锈钢表面还要强，而且具有疏水性、防水藻的粘附性。完成后，使设备表面，形成水力光滑面，从而提高水泵的运行效率，节能***。同时也能对水泵内表面进行防腐保护，有节能、防腐的双重功效。对水泵的使用、维修、保养对节能降耗、***将起到十分关键的作用。

泵的布置方式及要求

　　在技术上都是有着一定的要求及技术指标:

　　一、泵的布置要求

　　（1）对于露天或半露天布置的泵，一般使泵与原动机的轴线和管廊轴线垂直。

　　（2）对于室内布置的泵，当其输送液体温度高于自然点或输送液体为液体烃时，应与其它泵分别布置杂各自的房间内，并用防火墙隔开。

　　泵布置在室内时，一般不考虑 机动检修车辆的通行要求。

　　泵端或泵侧与墙之间净距不宜小于1.2～1.5m，两排泵之间净距不应小于2m。蒸汽往复泵的动力侧和泵侧应留有抽出活塞和拉杆的位置。

　　立式泵布置在管廊下方或框架下方时，其上方应留出泵体安装和检修所需的空间。

　　各种离心泵维修检查所需空间。管道布置时，泵的两侧至少要留出一侧做维修用。

　　其它型式泵的维修检查所需空间。

　　二、泵的布置方式

　　（1）露天布置一般将泵集中布置在管廊下方或侧面，也可以布置杂被抽吸设备附近，主要优点是通风良好，操作和维修方便。若泵布置杂管廊下方时，泵出口中心线应对齐，距管廊柱中心线0.6m。

　　（2）半露天布置半露天布置的泵适用于多雨地区，一般在管廊下方布置泵，在管道上部设顶棚。或将泵布置在框架的下层地面上，以框架平台做为顶棚。根据泵的布置要求，将泵布置成单排、双排或多排。

　　（3）室内布置室内布置的泵适用于寒冷或多风沙地区，以及工艺有特殊要求的场合。

卧式泵

简介

ISW系列卧式管道离心泵，是在吸收国内外同类产品***技术的基础上，采用国内通用离心泵之性能参数，自行研制开发的***节能、环保卧式离心泵。该系列泵性能优、可靠性高、寿命长、结构合理、 外形美观，具有***水平。

分类

卧式管道离心泵按照叶轮进液方式分为(IS系列)单级单吸离心泵和（S系列）单级双吸离心泵。

优点

运行平稳：泵轴的同心度及叶轮优异的动静平衡，***平稳运行，绝无振动。

滴水不漏：不同材质的硬质合金密封，***了不同介质输送均无泄漏。

噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。

故障率低：结构简单合理，关键部分采用***品质；配套，整机无故障工作时间大大提高。

维修方便：更换密封、轴承，简易方便。

占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

基本故障分析与排除编辑

管道离心泵供输送清水及物理化学性质类似于清水的其他液体(不含固体颗粒)，适用于工业 和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴 室等冷暖水循环增压及设备配套，是***水源输送的理想设备。 故障 产 生 原 因 排 除 方 法

1． 泵壳内有空气，灌泵工作没做好

2． 吸水管路及填料有漏气 3． 水泵转向不对 启动后管道离

心泵不出水或

1． 继续灌水或抽气 2． 堵塞漏气，适当压紧填料 3． 对换一对接线，改变转向

4． 检查电路，电压是否太低

5． 揭开泵盖，清除杂物

6． 清除杂物或修理

7． 核算吸水高度， 必要时降低安装 高度

8． 更换磨损零件

9． 加大吸水口淹没深度或采取防止 措施

10． 拆下清通

4． 水泵转速太低

5． 叶轮进水口及流道堵塞

6． 底阀堵塞或漏水

7． 吸水井水位下降，水泵安装高度 太大

8． 减漏环及叶轮磨损 9． 水面产生漩涡，空气带入泵内

10． 水封管堵塞

出水不足

1． 填料压得太死，泵轴弯曲，轴承 磨损

2． 多级泵中平衡孔堵塞或回水管堵

管道离心泵开

1． 松一点压盖，矫直泵轴，更换轴 承

2． 清除杂物，疏通回水管路

3． 调整靠背轮间隙

4． 检查电路， 向电力部门反映情况

5． 更换电动机，提高功率

6． 关水出水闸阀

塞

3． 靠背轮间隙太小，运行中二轴相 顶

4． 电压太低 5． 实际液体的密度远大于设计液体 的密度

6． 流量太大，超过使用范围很多

1． 地脚螺栓松动或没填实

2． 安装不良，联轴器不同心或泵轴 弯曲

启 不动或 启动 后轴功率过大

1． 拧紧并填实地脚螺栓

2． 找正联轴器不同心度， 矫直或换 油

3． 降低吸水高度，减少水头损失

4． 更换轴承

5． 加固基础

6． 检查咬住部位

管道离心泵机

3． 水泵产生气蚀 4． 轴承损坏或磨损 5． 基础松软 6． 泵内有严重摩擦

组振动和噪音

7． 出水管存留空气

7． 在存留空气处，安装排气阀

1． 轴承损坏 2． 轴承缺油或油太多(使用黄油时) 3． 油质不良，不干净 轴承发热 4． 轴弯曲或联轴承器没找正 5． 滑动轴承的甩油环不起作用 6． 叶轮平衡孔堵塞，使泵轴向力不 能平衡 7． 多级泵平衡轴向力装置失去作用 1． 转速高于额定转速 2． 水泵流量过大，扬程低 电动机过载 3． 电动机或水泵发生机械损坏 1． 填料压得太紧 2． 填料环装的位置不对 填料处发热， 漏 渗 水过少 或没 有 3． 水封管堵塞 4． 填料盒与轴不同心

1． 更换轴承 2． 按规定油面加油， 去掉多余黄油 3． 更换合格润滑油 4． 矫直或更换泵油，找正联轴器 5． 放正油环位置或更换油环 6． 清除平衡孔上堵塞的杂物 7． 检查回水管是否堵塞， 联轴器是 否相碰，平衡盘是否损坏 1． 检查电路及电动机 2． 关小闸阀 3． 检查电动机及水泵 1． 调整松紧度， 使滴水呈滴状连续 渗出 2． 调整填料环位置， 使它正好对准 水封管管口 3． 疏通水封管 4． 检修，改正不同心地方

2、JB/T1472-1994《化工泵用机械密封》该标准适用于旋转式的机械密封和其他类似旋转轴的机械密封。泵用机械密封包括103型、B103型、104型、B104型、105型、B105型、114型七种基本形式及104a型(原GX型)、B104a型(原GY型)、114a型三种派生形式。泵用机械密封的结构形式与工作参数见表5-36;表5-36泵用机械密封的形式与工作参数①对黏度较大、润滑性好的介质取0.6~3,对黏度较小、润滑性差的介质取0.3~3。

3、JB/T8723-2008《焊接金属波纹管机械密封》该标准适用于离心泵及类似机械旋转轴用焊接金属波管机械密封,适用范围为:轴径乒20mm~120mm;密封腔温度-40~400℃;密封腔压力,单层波纹管≤2.2MPa,双层波纹管≤4.2MPa;速度,旋转型端面平均线速度≤25m/s,静止型端面平均线速度≤50m/s;介质,水、油、溶剂类及一般腐表5—39耐酸泵用机械密封工作参数蚀性液体。

4、JB/T7372-1994《耐酸泵用机械密封》该标准适用于耐酸泵用机械密封,分为四种基本形式:151型——外装、单端面、单弹簧、聚四氟乙烯波纹管型;152型——外装、单端面、多弹簧、聚四氟乙烯波纹管型;153型——内装、内流、单端面、多弹簧、聚四氟乙烯波纹管型;154型——内装、内流、单端面、单弹簧、非平衡型。

除了四种基本形式外,还有152a、153a和154a三种派生形式。

f)任选两个手动报警按钮，进行模拟报警，测试报警功能是否正常；

g)对楼层内道中各支箱进行外观检查，外接线是否固定良好；

h)对火灾报警控制柜、联动控制柜等进行清扫除尘。线路松动，应进行紧固。对自检、消音、复位功能检查，主电源与备用电源切换、报警检查。

C?年检查保养

按《消防设备年保养记录表》执行。

D?消火栓泵的维护保养

泵体：

a)检查、补充、替换润滑油，如油质变色，有铁屑应全部替换；

b)泄漏检查：盘根良好，泵体无渗水、溢水、砂眼，泵轴渗水无溢流到地面；

c)转动灵活，无卡壳，泵轴与电机轴在同一中心线，机座紧固，螺丝无锈(有防锈措施)，垫片齐。

d)外观整洁，油漆完好，标志清楚，铭牌字迹清晰。

4）、设备紧固件牢固。

XBD-L型单吸单级消防泵由电机和泵两部分组成，消防泵和电机同轴，泵结构包括泵体、叶轮、泵盖、机械密封等不见组成。泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，占地面积小。泵设有安装底座，便于安装，增加泵运行的稳定性。泵密封采用机械密封，具有密封可靠，无泄露的特点。泵的轴向力由叶轮设平衡环来进行平衡。

立式单级消防泵，和一般的消防泵相比较，基本结构是一样的，但是在长沙通大水泵厂专业员工的研究下，在电机和泵之间添加了一个小细节——电联器，很多水泵生产商都没有加电联器的，加这个电联器有什么好处就是把泵和电机说似分开，其实又没有分开。当水泵发生故障或电机坏了的时候，不会导致要跟换整个水泵，电机坏了只要跟换电机，泵体坏了只有跟换泵体就好了，这样足够体现出长沙通大水泵厂为客户着想的意念。

2特点

具有高可靠性，就是长时间停用后，再次起动时不会发生咬死的现象。

效***、低噪音、地震动。

安装形式灵活多样，检验方便。

3用途

主要用于消防系统管道增压送水，各种场合的消防给水（消防栓灭火系统、自动喷淋灭火系统和水喷雾灭火系统等）。

也适用于各种工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环、增压空调制冷系统送水及设备配套等场合。

水泵运行的环境温度不大于40°C，相对湿度小于95%。　1）、泵的结构形式应***易于现场维护和更换零件。紧固件及自锁装置不应因振动等原因而产生松动。　2）、泵体上应铸出表示旋转方向的箭头。

3）、应有压力表，真空压力表（潜水泵、深井泵除外），表精度应不低于2.5级。

4）、泵应设置放水旋塞。

5）、泵出口法兰的公称压力应能满足工作压力的要求，泵进口法兰的公称压力

应不小于1.0MPa。法兰的连接尺寸应符合GB/T 9112-2000及GB/T 9124-2000的规定。

6）、泵的进口应能承受0.4MPa的正压。

XBD-L型单吸单级消防泵由电机和泵两部分组成，泵和电机同轴，泵结构包括泵体、叶轮、泵盖、机械密封等部件组成。泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，占地面积小。泵设有安装底座，便于安装，增加泵运行稳定性。泵密封采用机械，具有密封可靠，无泄漏的特点。泵的轴向力叶轮设平衡环来进行平衡。泵的进出口法兰按1.6MPa压力设计，管路配套方便。

XBD-L型单吸多级分段式消防泵由电机的泵两部分组成，电机为Y型三相异步电机，泵的电机采用联轴器连接，整体为刚性连接，使用时无需校正。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损，定子上装有密封环、平衡套等，磨损后可用备件更换。转子部分由轴、中轮。平衡鼓等组成。转子下端为水润滑轴承，上部为角接触球轴承，泵的轴向力绝大部分由平衡鼓来承担，其余小部分残余轴下向力由角接触球轴承来承受。进水段、中段和出水段的结合面用纸垫通过拉紧达到密封，用户可根据需要选择。

泵旋转方向从驱动端向下看为逆时针转动。

2多级消防泵特点

采用特殊的水力设计和结构设计，使之具有流量压力分档比普通离心清水泵更适宜建筑消防给水系统选用，流量—压力特性曲线平坦无驼峰。对因转动产生摩擦部位的所有零部件采用耐磨、耐腐蚀、抗啮合的材料制造而具有高可靠性，多级泵可配置双出水口，泵体承载能力高、抗超载能力强、启动灵敏。

多级消防泵

3多级消防泵用途

编辑稳压泵和增压泵，都是消防泵恒压设施一种。稳压泵运行在喷头和消火栓未曾出流时，增压泵工作在喷头和消火栓已经出水，而消防用水的水压不足，需增加水压时。稳压泵不同于增压泵，系用于使自喷淋系统和消火栓系统始终处于要求的压力工况条件，一旦出流即能满足消防用水所需的水压和水量要求。其作用是十分明显的，因此规范所指的增压水泵，实质上是指稳压泵，尤其是自动喷水灭火系统的稳压泵。

稳压泵

2工作原理

当消防管网的(喷淋、消火栓)压力高于设定(设计值)时，增压泵自动停止运行。当消防管网(喷淋、消火栓)压力低于设定(设计值)时增压泵自动启动。

我国现行规范《高层民用建筑设计防火规范》(GBJ50045-95)(以下简称《高规》)对增压设施(其中包括稳压泵)有以下规定：“7.4.8.1 增压水泵的出水量，对消火栓给水系统不应大于5L/s，对自动喷水灭火系统不应大于1L/s。”这个规定是有前提的，条件之一是消防给水系统无气压水罐；条件之二是室内消防给水系统的小量渗漏主要在水泵的密封部位。条文的规定并不意味着在任何情况、任何条件、任何时候稳压泵都按这个流量确定。

《高规》所指的增压水泵，既指增压用的增压泵，也指稳压用的稳压泵，规范条文未予区分，而实际上增压泵和稳压泵在作用和功能上有所区别，其流量值也不相同。

增压泵用于喷头和消火栓已经出流，而消防用水的水压不足，需增加水压才能满足消防用水的水压要求。其时，增压泵的流量应***一个喷头或一个消火栓的出流量，即不小于1L/s或5L/s。但增压泵一经启起，消防主泵随后也随之启动，增压泵的作用显得并不十分迫切和必要。

稳压泵

消防稳压供水设备是按照国家消防标准《高层民用建筑设计防火规范》及公安部消防标准《消防气压给水设备的性能要求和试验方式》设计开发并改进的，平时由稳压泵维持消防系统压力，火情发生时，自动开启消防泵，保持最不利点所需的消防流量和压力，齐全的故障保护，报警功能，消防泵自动定期巡检功能，并可接收和处理各种消防信号以及发出各种运行工况信号，整套装置性能优异，技术***，供水稳定可靠。

2设备特点

设备与消防控制中心联动，火警时自动进入消防状态，并备有联动反馈接口，控制消防泵的启动可以采用工频直接起动，自藕降压启动，星三角降压启动等方式，以满足不同的使用要求。

消防控制具有过压，欠压，过流，短路，缺相，水源缺水等故障报警与保护功能，消防控制主备泵拥有互为备用功能，主泵具有互为备用功能，主泵故障时备用泵自动投入工作。

可根据需要加装双电源切换功能，或另配单独的双电源切换柜，主备电源能够自动或手动切换，主电源停电时，备用电源停电时，备用电源自动投入，主电源恢复供电时，备用电源自动退出，可根据用户要求配备工频自动巡检功能或低频自动巡检功能，巡检时主泵逐台启动运行，有故障停泵报警，以避免消防泵长期不运行而产生的轴承锈蚀，电机受潮叶轮卡死等故障，***设备处于完好状态，巡检过程中接到消防信号自动退出巡检时自动开阀泄水，以***消防管网不超压，消防设备还可以增设自动控制[BA]接口，与终端计算机联网，实现计算机远程监控。

稳压泵的流量值决定于诸多因素，其中较主要的因素有：系统和类别,配套设置,系统范围如下：

系统的类别

当稳压泵用于自喷淋系统时，考虑一个喷头的水量；而用于消火栓系统时，考虑一个消火栓的水量。

配套设置

无气压水罐配套设置时，稳压泵的流量按不大于一个喷头或一个消火栓的水量计算。有气压水罐配套设置时，系统的水量补充和压力***是靠气压水罐来实施的，稳压泵的流量只需满足气压水罐对流量的要求，即稳压泵的流量应考虑气压水罐的调节容积的因素。此时，稳压泵流量应按气压给水设备罐内空气和水的总容积和罐内水的容积计算公式计算确定。水泵出水量应为当罐内为平均压力时，不小于管网小时流量的1.2倍。

《高规》条文并无气压水罐必须配置的规定，但无气压水罐，稳压泵启动频繁，容易损坏；有气压水罐，稳压泵启动频繁问题可以得到缓解，系统的稳压工况的***能得到更好的体现。但需增加气压水罐的费用，一般情况配套设置的气压水罐容积毋需过大，容积以小于50L为宜。上海市已编制稳压泵配套设置气压水罐的标准图集，由上海海鹰机械厂编制。

系统范围

设有稳压泵的准高压给水系统(或称稳高压给水系统)，其范畴有在室内的，也有室内和室外的。室内准高压给水系统，管材采用钢管，接口采用螺纹、法兰或焊接连接，管网系统的渗漏主要发生在水泵的密封部位，其数量相对而言是有限的。而室内外准高压给水系统，由于室外管材采用铸铁管，接口采用承插式连接，接口密封采用橡胶圈，管网的范围较大，接口渗漏在整个渗漏量中占有相当比重。管道施工后随即进行回覆土，有时接口部位用混疑土围护加固，即便有渗漏，也很难采取补救措施。凡此种种都说明室内外采用准高压给水系统时，稳压泵的流量应留有足够的余地。

总的来说，稳压泵的流量应根据不同情况作相应的调整。

XBD-L型消防泵主要用于消防系统管道增压送水。也可适用于工业城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合。

多级消防泵

滤油器的选用

一般粒径在10μm以下的污染物对泵的影响不太明显，而大于10μm、特别是在40μm以上时对泵的使用寿命就有明显影响。液压油中固体污染颗粒极易使泵内相对运动零件表面磨损加剧，为此需要安装滤油器降低油的污染程度。过滤精度要求：轴向柱塞泵10～15μm，叶片泵为25μm，齿轮泵为40μm。泵的污染磨损可以控制在允许范围之内。高精度滤油器使用日益广泛，可大大延长液压泵的使用寿命。

4液压泵工作原理

是为液压传动提供加压液体的一种液压元件，是泵的一种。它的功能是把动力机(如电动机和内燃机等)的机械能转换成液体的压力能。图中为单柱塞泵的工作原理。凸轮由电动机带动旋转。当凸轮推动柱塞向上运动时，柱塞和缸体形成的密封体积减小，油液从密封体积中挤出，经单向阀排到需要的地方去。当凸轮旋转至曲线的下降部位时，弹簧迫使柱塞向下，形成一定真空度，油 箱中的油液在大气压力的作用下进入密封容积。凸 轮使柱塞不断地升降，密封容积周期性地减小和增 大，泵就不断吸油和排油。

5性能参数

液压泵是液压系统的动力元件，其功用是给液压系统提供压力油，从能量转换角度讲，它将是原动机（如发动机）输出的机械能转换为便于输送的液体的压力能。液压马达则属于执行元件，它能将输入液体的压力能转换为输出轴转动的机械能，用来拖动负载做功。根据结构形式，液压泵与液压马达具体可分为齿轮式、叶片式、柱塞式等类型。

1.液压泵压力

液压泵工作压力是指泵（或马达）在实际工作时输出（或输入）油液的压力，由外负载决定。

额定压力是指在正常工作条件下，按试验标准规定能连续运转的压力。其大小受寿命的限制，若超过额定压力工作，泵（或马达）的使用寿命将会比设计的寿命短。当工作压力大于额定压力时
