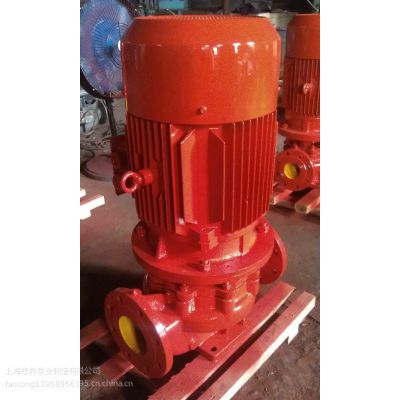

XBD10/30-HY-55KW

消除措施：检查并按要求进行更换。向厂家咨询。

5）轴套刮伤

消除措施：修复、重新机加工或按要求进行更换。

6）填料太紧或机械密封没有正确调节

消除措施：检查并调节填料，按要求进行更换。调节机械密封（参考制造商的与水泵一起提供的说明或向厂家咨询）。

转动部件

1）轴弯曲

消除措施：校直轴或按要求进行更换。

2）耐磨环之间的运行间隙不正确

消除措施：检查间隙是否正确。按要求更换泵壳或叶轮的耐磨环

3）泵壳上管道的应力太大

消除措施：消除应力并厂家代表咨询。在消除应力后，检查对中情况。

4）轴或叶轮环摆动太大

消除措施：检查转动部件和轴承，按要求更换磨损或损坏的部件。

5）叶轮和泵壳耐磨环之间有脏物，泵壳耐磨环中有脏物

离心泵的结构

水泵转子在高转速下工作时，若其质量不均衡，转动时就会产生一个较大的离心力，造成水泵振动或损坏。转子的平衡是通过其上的各个部件(包括轴、叶轮、轴套、平衡盘等)的质量平衡来达到的，因此对新换装的叶轮都应进行静平衡校验工作。具体的方法是：

(1)将叶轮装在假轴上，放到已调好水平的静平衡试验台上。试验台上有两条轨道，假轴可在其上自由滚动。

(2)在叶轮偏重的一侧做好标记。若叶轮质量不平衡，较重的一侧总是自动地转到下面。在偏重地方的对称位置(即较轻的一方)增加重块(用面粘或是用夹子增减铁片)，直至叶轮能在任意位置都可停住为止。

(3)称出加重块的质量。不是在叶轮较轻的一侧加重量，而是在较重侧通过减重量的方法来达到叶轮的平衡。减重时，可用铣床铣削或是用砂轮磨削(当去除量不大时)，但注意铣削或磨削的深度不得超过叶轮盖板厚度的1/3。经静平衡后的叶轮，静平衡允许偏差值不得超过叶轮外径值与0.025g/mm之积。例如，直径为200mm的叶轮，允许偏差为5g。

联轴器的拆装

（1）拆下联轴器时，不可直接用锤子敲击而应垫以铜棒，且应打联轴器轮毂处

水泵联轴器

而不能打联轴器外缘，因为此处极易被打坏。最理想的办法是用掳子拆卸联轴器。对于中小型水泵来说，因其配合过盈量很小，故联轴器很容易拿下来。对较大型的水泵，联轴器与轴配合有较大的过盈，所以拆卸时必须对联轴器进行加热。 （2）装配联轴器时，要注意键的序号(对具有两个以上键的联轴器来说)。若用铜棒敲击时，必须注意击打的部位。例如，敲打轴孔处端面时，容易引起轴孔缩小，以致轴穿不过去；敲打对轮外缘处，则易破坏端面的平直度，在以后用塞尺找正时将影响测量的准确度。对过盈量较大的联轴器，则应加热后再装。

（3）联轴器销子、螺帽、垫圈及胶垫等必须***其各自的规格、大小一致，以免影响联轴器的动平衡。联轴器螺栓及对应的联轴器销孔上应做好相应的标记，以防错装。

（4）联轴器与轴的配合一般均采用过渡配合，既可能出现少量过盈，也可能出现少量间隙，对轮毂较长的联轴器，可采用较松的过渡配合，因其轴孔较长，由于表面加工粗糙不平，在组装后自然会产生部分过盈。如果发现联轴器与轴的配合过松，影响孔、轴的同心度时，则应进行补焊。在轴上打麻点或垫铜皮乃是权宜之计，不能作为理想的方法。

技术要求

所谓扬程是指所需扬程，而并不是提水高度，明确这一点对选择水泵尤为重要。水泵扬程大约为提水高度的1.15～1.20倍。如某水源到用水处的垂直高度20米，其所需扬程大约为23～24米。

选择水泵时应使水泵铭牌上的扬程与所需扬程接近，一般偏差不超过20%，这样的情况下，水泵的效率，也比较节能，使用会更经济。如果铭牌上扬程远远小于所需扬程，水泵往往不能满足用户的需要，即便能抽上水来，水量也小得可怜。但反过来，高扬程的水泵用于低扬程时，便会出现流量过大，导致电机超载，若长时间运行，电机温度升高，绕组绝缘层便会逐渐老化，甚至烧毁电机。

介绍卧式水泵对使用条件的要求

卧式水泵的特点

厂生产的水泵，适合于各种恶劣环境下的污水和污泥抽送排淤。水泵为下吸式，能够抽干工作表面的地表水，电动机为充水式异潜水三相步电动机。能够长期潜水中工作，也可露出水面工作。占地面积小

消防泵房是提供消防用水的关键部位，是直接关系到财产安全的重要部位，为管理好水泵房，明确职责，制定如下制度：

一、泵房及地下水池、消防系统全部机电设备由设备、消防人员负责监控，定期检查保养、维护及清洁清扫，并做记录。解决不了的问题及时上报整改。

二、泵房内机电设备由设备、消防人员负责，其他人员不得不操作，无关人员不得进入泵房。

三、泵房内所有设备在正常运转下，开关应设置在自动位置，所有操作标志简单明确。

四、消防泵、喷淋泵每天进行检查，并进行一次“自动、手动”操作检查,每季度进行一次全面维保。

五、泵房控制回路电源应每月进行检查，检查备用水泵能否在主机出现故障的情况下，自动运行。

六、污水池卫生常清扫，水泵、管道常保养.

8自检方式

自检方式为消防给水系统中消防泵的日常检测提供了一种方法。在消防泵自检中,不仅可防止消 防泵的锈蚀卡死,还可对电机过载、短路、过压、缺相、欠压、过热等作出报警。消防泵的自检对提高系统的管理水平不失为一种技术进步。在2 种消防泵自检方式中,均能体现出自检对消防泵的维护作用,但低速自检方式仅运行了消防泵启动中的一个初级阶段,不能完全反映出今后消防泵实际运行的工况。此外,消防泵自检的结果反馈到消防控制中心后,需要人工作出进一步的判断。故消防泵自检方式不能完全代替人工对消防泵的维护管理。

自检方式的分析

常速自检方式在一定的时间内模拟了消防给水的实际工况。其检测的是消防泵启动、正常运行的全过程。而在管路设计上需作改进。最重要的是要防止旁通管路上的电磁阀故障,必须做到在自检时打开,自检完成后及时关闭。低速自检方式不需对消防泵的管路作改动,但其检测的仅是消防泵正常工况中的一个阶段。消防泵可分为直接启动和间接启动,功率较大的需要间接启动。而间接启动有Y/ △降压启动、自耦降压启动、软启动器启动等方式。在消防泵运行中,软启动器启动仅是消防泵运行的一个前期阶段,其后才是正常的运行。变频方法也未能运行到工频阶段。但对于防止消防泵的锈蚀,低速自检方式还是有一定的作用。相对而言,它具有低频驱动、低速转动、设备低功耗运行的特点。

自检方式的比较

常用的消防水泵有哪些呢？这需要从其外观、用途、级数三方面进行分类。介绍如下：

消防泵按照外观分：立式消防泵与卧式消防泵两种

消防泵按照用途分：稳压泵、喷淋泵、消火栓泵、消防喷淋泵、消防稳压泵

消防泵按照级数分：单级消防泵与多级消防泵

1、XBD(XH)系列消防给水设备是专业技术人员吸收国内外***成熟的设计经验精心设计，并严格按照***标准生产制造，已取得“上海市消防产品认可证书”；

2、XBD(XH)系列消防给水设备既可以配隔膜式气压罐，也可以配自动补气式气压罐。两种气压罐具有不同的特点：隔膜式结构简单、效***、一次充气可长期使用；自动补气式能准确调节气水比例、不受胶囊老化及尺寸规格的限制。气压罐属于类压力容器，我公司配置的气压罐，其设计、制造、压力试验、检验与验收等均符合GB150-1998《钢制压力容器》的规定；

3、XBD(XH)系列消防给水设备可配SLS系列单级离心泵，也可配DL系列多级离心泵。SLS系列单级离心泵结构简单、造价低；DL系列多级离心泵运行稳定、扬程高。

4、XBD(XH)系列消防给水设备具有***的多功能编程控制、消防主泵定时软启动巡检等功能，可接收多种消防信号并可与消防中心联网；

5、XBD(XH)系列消防给水设备设有两路电源接口，并具有双电源自动切换功能；

6、XBD(XH)系列消防给水设备使用的配件，经过了诸多生产厂家的筛选，具有可靠的产品质量***，标准产品中的关键零部件，如：电机、水泵轴承]、可编程控制器、断路器、接触器、继电器、小型气压罐等还采用了国际、国内产品；

7、XBD(XH)系列消防给水设备体积小、结构紧凑、不受供水场合限制，可设置在任何高度向消防管网供水；

8、XBD(XH)系列消防给水设备中的应急消防气压给水设备，可储存10min的消防用水量，能替代市内消防水箱，具有投资省、建设周期短、施工安装简便、便于实现自动控制等优点，特别适合地震区建筑、隐蔽工程、临时建筑和因建筑艺术等要求不宜设置高位水箱的建筑

建筑楼宇消防系统中的消火栓灭火系统

工程建筑消防系统

企事业单位消防系统，如：消防水箱系统

高楼大厦固定消防系统中自动灭火系统

酒店宾馆、医院、写字楼、核电站、水利工程、生活小区

1．流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。如设计院工艺设计中能算出泵正常、最小、三种流量。选择泵时，以流量为依据，兼顾正常流量，在没有流量时，通常可取正常流量的1.1倍作为流量。

2．装置系统所需的扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。

3．液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c密度d，粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。

4． 装置系统的管路布置条件指的是送液高度送液距离送液走向，吸如侧***液面，排出侧液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系统扬程计算和汽蚀余量的校核。

5． 操作条件的内容很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS（）、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。

确定选用什么系列的泵后，就可按流量，(在没有流量时，通常可取正常流量的1.1倍作为流量)，取放大5%—10%余量后的扬程这两个性能的主要参数，在型谱图或者系列特性曲线上确定具体型号。操作如下：

利用泵特性曲线，在横坐标上找到所需流量值，在纵坐标上找到所需扬程值，从两值分别向上和向右引垂线或水平线，两线交点正好落在特性曲线上，则该泵就是要选的泵，但是这种理想情况一般很少，通常会碰上下列两种情况：

种：交点在特性曲线上方，这说明流量满足要求，但扬程不够，此时，若扬程相差不多，或相差5%左右，仍可选用，若扬程相差很多，则选扬程较大的泵。或设法减小管路阻力损失。

泵选型依据，应根据工艺流程，给排水要求，从五个方面加以考虑，既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等。

1．流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。如设计院工艺设计中能算出泵正常、最小、三种流量。选择泵时，以流量为依据，兼顾正常流量，在没有流量时，通常可取正常流量的1.1倍作为流量。

2．装置系统所需的扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。

3．液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c密度d，粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。

4． 装置系统的管路布置条件指的是送液高度送液距离送液走向，吸如侧***液面，排出侧液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系统扬程计算和汽蚀余量的校核。

5． 操作条件的内容很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS（）、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。

三、选泵的具体操作

质的物理化学介质近似水的泵，需再到有关产品目录或样本上，根据该型号性能表或性能曲线进行校改，看正常工作点是否落在该泵优先工作区？有效NPSH是否大于（NPSH）。也可反过来以NPSH校改几何安装高度？

液下泵泵体浸入液体中

屏蔽泵叶轮与电动机转子联为一体，并在同一个密封壳体内，不需采用密封结构，属于无泄漏泵

磁力泵除进、出口外，泵体全封闭，泵与电动机的联结采用磁钢互吸而驱动

自吸式泵，泵启动时无需灌液

一次以免冻结，并润滑轴承。

容和电机轴承的温度，温度不能超越75度，检查电机的工作电流应在正常范围内。

换填料箱时要用新填料；

③确保机械密封有充分冲洗的水流，水冷轴承禁止使用过量水流；

④润滑剂不要使用过多；

⑤按推荐的周期进行检查。建立运行记录，包括运行小时数，填料的调整和更换，添加润滑剂及其他维护措施和时间。对离心泵抽吸和排放压力，流量，输入功率，洗液和轴承的温度以及振动情况都应该定期测量记录。

消除措施：检查现有的净压头

5）叶轮或管线受堵

消除措施：检查有无障碍物。

消除措施：检查电机的接线是否正确，电压是否正常或者透平的蒸汽压力是否正常。

程太高

消除措施：检查现有的净压头

5）叶叶轮，按要求进行更换。

14）叶轮直径太小

消除措施：向厂家咨询正确的叶轮直径。

作业水泵，经过多年的发展，现生产的产品已经是第四代排沙潜水泵——矿用立泵。排沙潜水泵是专为水中富含泥沙的排水环境设计的，是填补国际空白的新产品。具有扬程高、耐磨损等特点，适合于矿山、 工程掘进、抢险救灾、环保除沙等水中含有大量泥沙的环境下排水。在富含泥沙的环境下排水，寿命是潜污泵和清水潜水泵的5～10倍。

矿用立泵

矿用立泵，第四代新排沙潜水泵，是立泵和潜水泵的整合产品，既可以当潜水泵使用，也可以当立泵使用，继承了潜水泵和立泵的优点，已经超出了潜水泵的概念，是名副其实的“两栖泵”。按照潜水泵的发展，矿用立泵属于潜水泵“出水登陆上岸”的进化产品。

塑料、铝合金、铸铁、不锈钢。电动隔膜泵其有四种材质：塑料、铝合金、铸铁、不锈钢。隔膜泵根据不同液体介质分别采用丁腈橡胶、氯丁橡胶、氟橡胶、聚偏氟乙烯、聚四六乙烯。以满足需要。安置在各种特殊场合，用来抽送种常规泵不能抽吸的介质。

***种：交点在特性曲线下方，在泵特性曲线扇状梯形范围内 ，就初步定下此型号，然后根据扬程相差多少，来决定是否切割叶轮直径，

若扬程相差很小，就不切割，若扬程相差很大，就按所需Q、H、，根据其ns和切割公式，切割叶轮直径，若交点不落在扇状梯形范围内，应选扬程较小的泵。选泵时，有时须考虑生产工艺要求，选用不同形状Q-H特性曲线。

5．泵型号确定后，对水泵或输送介质的物理化学介质近似水的泵，需再到有关产品目录或样本上，根据该型号性能表或性能曲线进行校改，看正常工作点是否落在该泵优先工作区？有效NPSH是否大于（NPSH）。也可反过来以NPSH校改几何安装高度？

6．对于输送粘度大于20mm2/s的液体泵（或密度大于1000kg/m3），一定要把以水实验泵特性曲线换算成该粘度（或者该密度下）的性能曲线，特别要对吸入性能和输入功率进行认真计算或较核。

7．确定泵的台数和备用率：

a、对正常运转的泵，一般只用一台，因为一台大泵与并联工作的两台小泵相当，（指扬程、流量相同），大泵效***于小泵，故从节能角度讲宁可选一台大泵，而不用两台小泵，但遇有下列情况时，可考虑两台泵并联合作：流量很大，一台泵达不到此流量。

b、对于需要有50%的备用率大型泵，可改两台较小的泵工作，一台备用（共三台）。

c、对某些大型泵，可选用70%流量要求的泵并联操作，不用备用泵，在一台泵检修时，另一台泵仍然承担　生产上70%的输送。

d、对需24小时连续不停运转的泵，应备用三台泵，一台运转，一台备用，一台维修。

8．一般情况下，客户可提交其“选泵的基本条件”，由我司给予选型或者推荐更好的泵产品。如果设计院在设计装置设备时，对泵的型号已经确定，按设计院要求配置。

四、泵的维护管理

泵要分为电与机两个方面，对于机的方面，主要把以前的维护记录调出来比对一下就知道了。其次就是电的方面了 ，要了解每台泵电机的功率，对他的控制系统有一定的了解。

发展趋势

泵是企业不可缺少的重要设备之一，受工作条件影响，经常出现腐蚀、气蚀、冲刷、磨损等现象，导致设备失效。企业只能投入大量的资金购入新泵，而报费大量的部件，造成资金的大量浪费。 国内的泵的设计和制造基本上还是遵守“金属”思想，即采用不锈钢、碳钢材料作为主要的泵体材料，面对高腐蚀、强冲刷的环境，就需要高镍合金，甚至采用钛、锆、钽等优良的耐腐蚀材料，这些稀有金属材料价格昂贵且价格浮动大，并且制造成本高和制造工艺复杂等原因造成此类泵的价格昂贵，一般几万到几百万不等，也就造成了此类泵的采购成本高。伴随着国际***泵体研究的发展和新材质泵体的应用，国内科研机构借鉴西方发达国家对泵体研究的发展思路，国内少数企业机构开始研制无机非金属材料如陶瓷、玻璃钢、石墨和碳素制品以及合成有机高分子材料如塑料、玻璃纤维或碳纤维增强的工程塑料等。这些国内的泵类的发展趋势迎合了国际趋势，并且很快在国内取得了良好的使用效果。

正是通过像此类细节问题的有效解决，才实现了欧美日韩企业生产成本低，***的优势。国内企业在不断引进***设备、高薪聘请管理人员的同时，却忽略了此类日常设备管理细节，只是片面的通过降低工人工资、减少福利待遇等措施来降低成本，造成工人劳动积极性低、管理混乱的状况也就在所难免。

显而易见，此类材料的使用***降低了生产费用，无需采购***值金属，无需特殊设备和专业人员制作，而且使用效果良好、寿命***、修复更简单，其巨大优势绝非传统泵体材料能比。泵体新材料的应用，***降低了泵体材料费用和维修维护费用。

泵的材料可以是不锈钢（SS 316或SS 304），铸铁等它取决于泵的应用。316不锈钢在水工业和制药应用程序的正常使用，作为不锈钢在高温下产生更好的效果。

上因回油太慢,弹簧无力,必须有进油、回油的速度要求,故采用复动式为主。

◎ 进油与回油的工作压力均为700kg/cm2,故回来负载也可以产生吨位力量。

◎ CTE-2***D功能特殊,它可以作个别控制动作如穿孔、压着、曲板,做单孔进、回油用途,又可做复动进、回油动作。

◎ 附2M高压管x2条,可以订购延长到10M,液压油SHELL-46

充电式离心泵的基本构造是由六部分组成的分别是叶轮，泵体，泵轴，轴承，密封环，填料函。

1、叶轮是离心泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。

2、泵体也称泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。

离心泵

1、泵结构紧凑、体积小、外形美观,其结构决定安装占地面积小,如加上防护罩可置于户外使用。 2、叶轮直接安装在电机轴上,从而***泵的同心度,因而增强了泵的运行稳定性和延长泵的使用寿命。

3、轴封采用机械密封或机械密封的组合,采用优质的质合金密封环,增强了密封的耐磨性能有效地延长寿命。

4、安装检修方便,无需拆动管路系统。泵进口和出口为相同口径,简化了管路的连接。

5、可根据流量和扬程的需要采用泵的串、并联运行方式。

6、可根据需要,吸入口和吐出口可安装成0°、90°、180°、270°几个不同方向以满足不同的连接场合。

7、泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足,而不改变安装占地面积。

5使用说明

启动前：1、用手转动联轴器，转子部件应无卡死现象。

打开进口阀门、排气阀使水充满泵腔，然后关闭排气阀；

点动电机，确定转向是否正确；

运行：

1、全开进口阀门，关闭出口管路阀门。

2、接通电源，当泵转速达到正常后，再打开出口管道阀门，并调节到所需的工况点；

3、观察泵运行后的有无异常情况，如有异常情况应立即停车检查，处理后再运行；立式消防泵指的是采用特殊的水力设计和结构设计，使之具有流量压力分档比普通离心清水泵更适宜建筑消防给水系统选用，流量—压力特性曲线平坦无驼峰的消防泵。

消防泵选用的主要控制参数为泵的额定流量、额定压力和吸深等。

吸深：泵基准面和吸入液面之间的高度差。

2分类

1）、按吸入方式区分：单吸、双吸

 2）、按级数区分：单级、多级

3）、按出口数量分：单出口、双出口

综上消防泵常分为：恒压切线消防泵，多级单出口、双出口消防泵，恒压单级消防泵，稳压缓冲多级消防泵和单级双吸消防泵。

采用特殊的水力设计和结构设计，使之具有流量压力分档比普通离心清水泵更适宜建筑消防给水系统选用，流量—压力特性曲线平坦无驼峰。对因转动产生摩擦部位的所有零部件采用耐磨、耐腐蚀、抗啮合的材料制造而具有高可靠性，多级泵可配置双出水口，泵体承载能力高、抗超载能力强、启动灵敏。

4结构要求

1）、泵的结构形式应***易于现场维护和更换零件。紧固件及自锁装置不应因振动等原因而产生松动。

2）、泵体上应铸出表示旋转方向的箭头。

3）、应有压力表，真空压力表（潜水泵、深井泵除外），表精度应不低于2.5级。

4）、泵应设置放水旋塞。

5）、泵出口法兰的公称压力应能满足工作压力的要求，泵进口法兰的公称压力应不小于1.0MPa。法兰的连接尺寸应符合GB/T 9112-2000及GB/T 9124-2000的规定。

6）、泵的进口应能承受0.4MPa的正压。

5材料要求

1）、泵壳应采用铸铁、铸钢、铸铝或铸铜等其他铸造合金。轴应采用至少为2Cr13的不锈钢或相当的抗腐蚀性材料；或者轴使用碳钢材料，但在填料盒及泵体过流流道处须采用抗腐蚀性材料的轴套。

2）、叶轮、叶轮密封环、壳体密封材料、套环、填料环、水封环、机械密封盖、填料轴套等应采用抗腐蚀性材料制成。

6机械性能

1）、密封试验，按《消防泵》GB6245-2006中10.5条进行，泵体及部件不应有渗漏、冒汗等缺陷。

2）、静水压强度试验，按《消防泵》GB6245-2006中10.6条进行，试验过程中泵壳不应有影响性能的变形和裂纹等缺陷。

7连续运转性能

按《消防泵》GB6245-2006中10.10条进行，满足：

1）、泵的出口压力不应低于额定出口压力，流量应符合额定流量的要求。

2）、轴承座外表面温度不应超过75℃，温升不应超过35℃。

3）、轴封处密封良好，无线状泄露现象。

4）、泵的振动应符合JB/T 8097的规定。

8选用要点

1）、消防泵性能参数要求

（1）普通消防泵

工况1：在吸深1m时，应满足额定流量（Qn）和额定压力（Pn）要求，同时工作压力不应超过额定压力的1.05倍。

工况2：在吸深1m时，流量为1.5 Qn，工作压力不应小于0.65 Pn。

工作压力不得超过1.4 Pn。

（2）深井、潜水消防泵

工况1：在吸深0m时，应满足额定流量（Qn）和额定压力（Pn）要求，同时工作压力不应超过额定压力的1.05倍。

工况2：在吸深0m时，流量为1.5 Qn，工作压力不应小于0.65 Pn。

工作压力不得超过1.4 Pn。

2）、结构要求、抗腐蚀性能、机械性能、连续运转等性能的检测应符合GB6245-2006标准要求。

3）、泵组所采用的泵均应经过定型鉴定和型式检验并符合有关标准。所选用的原动机均应经过定型鉴定并符合有关标准。发动机应有良好的常温启动性能，应***5s内顺利启动。引上水后20s内，应能使消防泵达到额定工况。

4）、水泵叶轮转动灵活，无卡阻现象。

5）、设计人员应根据工程项目中消防泵房的位置、面积和消防给水系统的具体情况选择、确定消防泵类型。

6）、消防泵的流量和压力应根据所服务建筑物（或工厂厂区、居住小区）、堆场、储罐等对消防水量和水压的要求经计算确定。消防水泵应满足消防用水水压和流量要求。水泵的流量、扬程不低于设计要求值，也不低于性能曲线给定值。

7）、临时高压消防给水系统的消防水泵应采用一备一用，或多用一备。备用消防泵的工作能力不应小于其中一台消防工作泵。多用一备时，应考虑多台消防泵并联工作时，对系统流量和压力的影响。

8）、选择消防水泵时，其流量～压力（Q～P）特性曲线应平坦无驼峰。有条件时可选用切线泵或泵阀（减压稳压阀）一体化的水泵机组。

9施工、安装要点

1）、消防水泵机组外轮廓面与墙和相邻机组间的间距应符合

吸水管不存气，选用的异径管为偏心异径管。

2）、水泵与电动机的联轴器中心对准。

3）、水泵底座平整。

4）、设备紧固件牢固。

3、泵轴的作用是借联轴器和电动机相连接，将电动机的转矩传给叶轮，所以它是传递机械能的主要部件。

4、滑动轴承使用的是透明油作润滑剂的，加油到油位线。太多油要沿泵轴渗出，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度在85度，一般运行在60度左右。

5、密封环又称减漏环。

6、填料函主要由填料、水封环、填料筒、填料压盖、水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意！在运行600个小时左右就要对填料进行更换。

离心泵的基本构造是由八部分组成的，分别是：叶轮，泵体，泵盖，挡水圈，泵轴，轴承，密封环，填料函，轴向力平衡装置。

1、 叶轮是离心泵的核心部分，它转速高输出力大。

2、 泵体也称泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。

3、 泵轴的作用是借联轴器和电动机相连接，将电动机的转矩传给叶轮，所以它是传递机械能的主要部件

4、 密封环又称减漏环。

5、 填料函主要由填料，不让泵内的水流流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管注水到水封圈内使填料冷却！

6、轴向力平衡装置，在离心泵运行过程中，由于液体是在低压下进入叶轮，而在高压下流出，使叶轮两侧所受压力不等，产生了指向入口方向的轴向推力，会引起转子发生轴向窜动，产生磨损和振动，因此应设置轴向推力轴承，以便平衡轴向力。

泵的材料可以是不锈钢（SS 316或SS 304），铸铁等它取决于泵的应用。316不锈钢在水工业和制药应用程序的正常使用，作为不锈钢在高温下产生更好的效果。

电动式

采用600W有刷电机，自重轻，动力强；泵体设计高，低压二段式，方便高效

阀体采用电磁铁驱动回位，到达设定压力，自动泄压归零，以延长工具头使用寿命，

小油箱设计，外置空气阀，便于油气交换，使用十分方便。

做单油路使用，推动单油路油压工具：（如冲孔机，弯曲机，小吨位各类压钳等）

电动机的转矩传给叶轮，所以它是传递机械能的主要部件。

4、滑动轴承使用的是透明油作润滑剂的，加油到油位线。太多油要沿泵轴渗出，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度在85度，一般运行在60度左右。

5、密封环又称减漏环。

6、填料函主要由填料、水封环、填料筒、填料压盖、水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意！在运行600个小时左右就要对填料进行更换。

离心泵的基本构造是由八部分组成的，分别是：叶轮，泵体，泵盖，挡水圈，泵轴，轴承，密封环，填料函，轴向力平衡装置。

1、 叶轮是离心泵的核心部分，它转速高输出力大。

2、 泵体也称泵壳，它是水泵的主体。起到

消防泵启、停殊要求（即：钢管井、灰管井、土井等均可使用）。

3、安装、使用、维护方便简单，占地面积小、不需要建造泵房。

径太小开（不要全开）出口控制阀。

起动及操作输液作业前即自吸过程中，应特别注意泵内水温升高情况，如果这个过程过长，泵内水温过高，则停泵检查其原因。

内建过压保护和流量校正系

过特点是：①一定的泵在一定转速或往复次数下的流量是一定的，几乎不随压力而变。工作点压力和轴功率取决于与泵连接的装置系统的情况，因此当泵在排出管路不通（相当于系统阻力***大）的情况下运转时，其压力和轴功率会增大到使泵或原动机破坏，所以必须设置安全阀来保护泵（蒸汽直接作用或压缩空气驱动的泵例外）。②往复泵的流量和压力有较大脉动，需要采取相应的消减脉动措施；回转泵一般无脉动或只有小的脉动。③具有自吸能力，泵启动后即能抽除管路中的空气吸入液体。④启动泵时必须将排出管路阀门完全打开。⑤往复泵是低速机械，尺寸大，制造和安装费用也大；回转泵转速较高，可达3000转/分。⑥往复泵适用于高压力(有高达350兆帕的)和小流量（100米3/时以下）；回转泵适用于中小流量（400米3/时以下）和较高压力（35兆帕以下）。总的来说，容积泵的效***于动力式泵，而且效率曲线的高效区较宽。往复泵的效率一般为70～85%，高的可达***。⑦往复泵适宜输送清洁的液体或气液混合物，有的泵如隔膜泵可输送泥浆、污水等，主要用于给水、提供高压液源和计量输送等。回转泵适宜输送有润滑性的清洁的液体和液气混合物，特别是粘度大的液体，主要用于油品、食品液体的输送和液压传动方面。

而失效。

液体介质对密封元件的腐蚀，应力集中，软硬材料配合，冲蚀，辅助密封0形环，V形环，凹形环与液体介质不相容，变形等都会造成机械密封表面损坏失效，所以对其损坏形式要综合分析，找出根本原因，***机械密封长时间运行。

3.2、离心泵停止运转后的要求

消除措施：检查填料或密封并按需要更换。检查润滑是否正常。

5）抽送热的或挥发性液体时吸入水头不足

消除措施：增大吸入水头，向厂家咨询。

6）底阀或入口管浸没深度不够

消除措施：向厂家咨询正确的浸没深度，用挡板消除涡流。

消除措施：检查内部磨损部件的间隙是否正常。

8）填料函没有正确填料

消除措施：检查填料，重新装填填料函。

9）轴承润滑不正确或轴承磨损

消除措施：检查并按要求进行更换 。

盘动泵的转子1～2转，检查转子是否有摩擦或卡住现象；

在联轴器附近或皮带防护装置等处，是否有妨碍转动的杂物；

点流量和轴功率取决于与泵连接的装置系统的情况(位差、压力差和管路损失)。扬程随流量而改变。

4）吸程太高

消除措施：检查现有的净压头

5）叶轮或管线受堵

消除措施：检查有无障碍物。

6）转动方向不对

11）底阀或入口管浸没深度不够

消除措施：向厂家咨询正确的浸没深度。用挡板消除涡流。

12）叶轮间隙太大

消除措施：检查间隙是否正确。

13）叶轮损坏

1、水平中开式泵：即在通过轴心线的水平面上开有结合缝。

2、垂直结合面泵：即结合面与轴心线相垂直。

五、按泵轴位置来分类

1、卧式泵：泵轴位于水平位置。

卧式泵

2、立式泵：泵轴位于垂直位置。

六、按叶轮出方式分类

1、蜗壳泵：水从叶轮出来后，直接进入具有螺旋线形状的泵壳。

2、导叶泵：水从叶轮出来后，进入它外面设置的导叶，之后进入下一级或流入出口管。

七、按安装高度分类

1、自灌式离心泵：泵轴低于吸水池池面，启动时不需要灌水，可自动启动。

2、吸入式离心泵（非自灌式离心泵）：泵轴高于吸水池池面。启动前，需要先用水灌满泵壳和吸水管道，然后驱动电机，使叶轮高速旋转运动，水受到离心力作用被甩出叶轮，叶轮中心形成负压，吸水池中水在大气压作用下进入叶轮，又受到高速旋转的叶轮作用，被甩出叶轮进入压水管道。

单吸泵液体从一侧流入叶轮，存在轴向力

双吸泵液体从两侧流入叶轮，不存在轴向力，泵的流量几乎比单吸泵增加一倍

按级数

单级泵泵轴上只有一个叶轮

多级泵同一根泵轴上装两个或多个叶轮，液体依次流过每级叶轮，级数越多，扬程越高

按泵轴方位

卧式泵轴水平放置

立式泵轴垂直于水平面

按壳体型式

三、按叶轮吸入方式来分类

1、单侧进水式泵：又叫单吸泵，即叶轮上只有一个进水口；

2、双侧进水式泵：又叫双吸泵，即叶轮两侧都有一个进水口。它的流量比单吸式泵大一倍，可以近似看作是二个单吸泵叶轮背靠背地放在了一起。

四、按泵壳结合来分类

1、水平中开式泵：即在通过轴心线的水平面上开有结合缝。

2、垂直结合面泵：即结合面与轴心线相垂直。

五、按泵轴位置来分类

按吸入方式

单吸泵液体从一侧流入叶轮，存在轴向力

双吸泵液体从两侧流入叶轮，不存在轴向力，泵的流量几乎比单吸泵增加一倍

按级数

单级泵泵轴上只有一个叶轮

多级泵同一根泵轴上装两个或多个叶轮，液体依次流过每级叶轮，级数越多，扬程越高

按泵轴方位

卧式泵轴水平放置

立式泵轴垂直于水平面

按壳体型式

分段式泵壳体按与轴垂直的平面部分，节段与节段之间用长螺栓连接

中开式泵壳体在通过轴心线的平面上剖分

蜗壳泵装有螺旋形压水室的离心泵，如常用的端吸式悬臂离心泵

透平式泵装有导叶式压水室的离心泵

①驱动机的转向应与泵的转向相同；

②查明管道泵和共轴泵的转向；

③各固定连接部位应无松动，各润滑部位加注润滑剂的规格和数量应符合设备技术文件的规定；

④有预润滑要求的部位应按规定进行预润滑；

⑤各指示仪表，安全保护装置均应灵敏，准确，可靠；

⑥盘车应灵活，无异常现象；

⑦高温泵在试运转前应进行泵体预热，温度应均匀上升，每小时温升不应大于50℃；泵体表面与有工作介质进口的工艺管道的温差不应大于40℃；

⑧设置消除温升影响的连接装置，设置旁路连接装置提供冷却水源。

离心泵操作时应注意以下几点：

①禁止无水运行，不要调节吸入口来降低排量，禁止在过低的流量下运行；

②监控运行过程，***阻止填料箱泄漏，更换填料箱时要用新填料；

③确保机械密封有充分冲洗的水流，水冷轴承禁止使用过量水流；

④润滑剂不要使用过多；

⑤按推荐的周期进行检查。建立运行记录，包括运行小时数，填料的调整和更换，添加润滑剂及其他维护措施和时间。对离心泵抽吸和排放压力，流量，输入功率，洗液和轴承的温度以及振动情况都应该定期测量记录。

⑥离心泵的主机是依靠大气压将低处的水抽到高处的，而大气压最多只能支持约10.3m的水柱，所以离心泵的主机离开水面12米无法工作。

另外，密封面表面滑沟，端面贴合时出现缺口导致密封元件失效，主要原因有：

①液体介质不清洁，有微小质硬的颗粒，以很高的速度滑人密封面，将端面表面划伤而失效。

②机泵传动件同轴度差，泵开启后每转一周端面被晃动摩擦一次，动环运行轨迹不同心，造成端面汽化，过热磨损。

③液体介质水力特性的频繁发生引起泵组振动，造成密封面错位而失效。

液体介质对密封元件的腐蚀，应力集中，软硬材料配合，冲蚀，辅助密封0形环，V形环，凹形环与液体介质不相容，变形等都会造成机械密封表面损坏失效，所以对其损坏形式要综合分析，找出根本原因，***机械密封长时间运行。

值,那么在0流量到流量的整个范围内,你无论在那一个工况点上运

卧式消防泵供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。消防***消防系统增压送水，也可用于矿给排水。输送液体的流量范围为5-8L/S，压力范围为0.2-2.25MPa，配套功率范围为1.5-200KW，口径范围为￠50-￠250mm。

XBD-W型单吸多级分段式消防泵由电机和泵两部分组成，电机为Y型三相异步电机，消防泵和电机采用连轴器连接，整体为刚性连接，使用是无需校正。消防泵由定子部分和转子部分组成。消防泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损，定子上装有密封环、平衡套等，磨损后可用备件更换。转子部分有轴、中轮、平衡鼓等组成。转子下端为水润滑轴承，上部为角接触球轴承，泵的轴向力绝大部分由平衡鼓来承担，其余小部分残余轴下向力由角接触球轴承来承受。进水段、中段和出水段的结合面纸垫通过拉紧达到密封，用户可根据需要选择。

2产品特点

1、消防泵结构紧凑、体积小、外形美观，其立式结构决定安装占地面积小，其重心合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。

2、消防泵吸入口和吐出口均水平方向，简化了管路的连接。

3、多级式可根据需要，吸入口和吐出口可安装成同方向或90°180°270°几个不同方向以满足不同的连接场合。

4、消防泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。

5、消防泵转子具有较小的绕度，运行平稳、振动小、噪音低、使用寿命长。

3产品用途

XBD-W型消防泵主要用于消防系统管道增压送水。也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合，代替了原IS型。

4选用要点

1）、消防泵性能参数要求

普通消防泵

工况1：在吸深1m时，应满足额定流量（Qn）和额定压力（Pn）要求，同时工作压力不应超过额定压力的1.05倍。

工况2：在吸深1m时，流量为1.5 Qn，工作压力不应小于0.65 Pn。

工作压力不得超过1.4 Pn。

深井、潜水消防泵

工况1：在吸深0m时，应满足额定流量（Qn）和额定压力（Pn）要求，同时工作压力不应超过额定压力的1.05倍。

工况2：在吸深0m时，流量为1.5 Qn，工作压力不应小于0.65 Pn。

工作压力不得超过1.4 Pn。

2）、结构要求、抗腐蚀性能、机械性能、连续运转等性能的检测应符合GB6245-2006标准要求。

3）、泵组所采用的泵均应经过定型鉴定和型式检验并符合有关标准。所选用的原动机均应经过定型鉴定并符合有关标准。发动机应有良好的常温启动性能，应***5s内顺利启动。引上水后20s内，应能使消防泵达到额定工况。

4）、水泵叶轮转动灵活，无卡阻现象。

5）、设计人员应根据工程项目中消防泵房的位置、面积和消防给水系统的具体情况选择、确定消防泵类型。

6）、消防泵的流量和压力应根据所服务建筑物（或工厂厂区、居住小区）、堆场、储罐等对消防水量和水压的要求经计算确定。消防水泵应满足消防用水水压和流量要求。水泵的流量、扬程不低于设计要求值，也不低于性能曲线给定值。

7）、临时高压消防给水系统的消防水泵应采用一备一用，或多用一备。备用消防泵的工作能力不应小于其中一台消防工作泵。多用一备时，应考虑多台消防泵并联工作时，对系统流量和压力的影响。

8、）选择消防水泵时，其流量～压力（Q～P）特性曲线应平坦无驼峰。有条件时可选用切线泵或泵阀（减压稳压阀）一体化的水泵机组。

5施工、安装要点

1）、消防水泵机组外轮廓面与墙和相邻机组间的间距应符合吸水管不存气，选用的异径管为偏心异径管。

2）、水泵与电动机的联轴器中心对准。

3）、水泵底座平整。

4）、设备紧固件牢固。

XBD-L型单吸单级消防泵由电机和泵两部分组成，消防泵和电机同轴，泵结构包括泵体、叶轮、泵盖、机械密封等不见组成。泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，占地面积小。泵设有安装底座，便于安装，增加泵运行的稳定性。泵密封采用机械密封，具有密封可靠，无泄露的特点。泵的轴向力由叶轮设平衡环来进行平衡。

立式单级消防泵，和一般的消防泵相比较，基本结构是一样的，但是在长沙通大水泵厂专业员工的研究下，在电机和泵之间添加了一个小细节

具有高可靠性，就是长时间停用后，再次起动时不会发生咬死的现象。

效***、低噪音、地震动。

安装形式灵活多样，检验方便。

3用途

主要用于消防系统管道增压送水，各种场合的消防给水（消防栓灭火系统、自动喷淋灭火系统和水喷雾灭火系统等）。

也适用于各种工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环、增压空调制冷系统送水及设备配套等场合。

水泵运行的环境温度不大于40°C，相对湿度小于95%。　1）、泵的结构形式应***易于现场维护和更换零件。紧固件及自锁装置不应因振动等原因而产生松动。　2）、泵体上应铸出表示旋转方向的箭头。

3）、应有压力表，真空压力表（潜水泵、深井泵除外），表精度应不低于2.5级。
