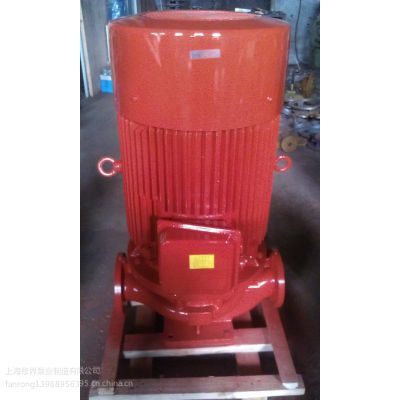

XBD5/27.8-80L-200I-22KW

泵的材料可以是不锈钢（SS 316或SS 304），铸铁等它取决于泵的应用。316不锈钢在水工业和制药应用程序的正常使用，作为不锈钢在高温下产生更好的效果。

电动式

采用600W有刷电机，自重轻，动力强；泵体设计高，低压二段式，方便高效

阀体采用电磁铁驱动回位，到达设定压力，自动泄压归零，以延长工具头使用寿命，

小油箱设计，外置空气阀，便于油气交换，使用十分方便。

做单油路使用，推动单油路油压工具：（如冲孔机，弯曲机，小吨位各类压钳等）

功能说明

◎ 一般大吨位与扬程长时,例：50TON120mm/S.T以上因回油太慢,弹簧无力,必须有进油、回油的速度要求,故采用复动式为主。

◎ 进油与回油的工作压力均为700kg/cm2,故回来负载也可以产生吨位力量。

◎ CTE-2***D功能特殊,它可以作个别控制动作如穿孔、压着、曲板,做单孔进、回油用途,又可做复动进、回油动作。

◎ 附2M高压管x2条,可以订购延长到10M,液压油SHELL-46

充电式离心泵的基本构造是由六部分组成的分别是叶轮，泵体，泵轴，轴承，密封环，填料函。

1、叶轮是离心泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。

2、泵体也称泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。

3、泵轴的作用是借联轴器和电动机相连接，将电动机的转矩传给叶轮，所以它是传递机械能的主要部件。

4、滑动轴承使用的是透明油作润滑剂的，加油到油位线。太多油要沿泵轴渗出，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度在85度，一般运行在60度左右。

5、密封环又称减漏环。

6、填料函主要由填料、水封环、填料筒、填料压盖、水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意！在运行600个小时左右就要对填料进行更换。

2产品分析

基本构造

离心泵的基本构造是由八部分组成的，分别是：叶轮，泵体，泵盖，挡水圈，泵轴，轴承，密封环，填料函，轴向力平衡装置。

1、 叶轮是离心泵的核心部分，它转速高输出力大。

2、 泵体也称泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。

3、 泵轴的作用是借联轴器和电动机相连接，将电动机的转矩传给叶轮，所以它是传递机械能的主要部件

4、 密封环又称减漏环。

5、 填料函主要由填料，不让泵内的水流流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管注水到水封圈内使填料冷却！

6、轴向力平衡装置，在离心泵运行过程中，由于液体是在低压下进入叶轮，而在高压下流出，使叶轮两侧所受压力不等，产生了指向入口方向的轴向推力，会引起转子发生轴向窜动，产生磨损和振动，因此应设置轴向推力轴承，以便平衡轴向力。

种类

一、按叶轮数目来分类

1、单级泵：即在泵轴上只有一个叶轮。

2、多级泵：即在泵轴上有两个或两个以上的叶轮，这时泵的总扬程为n个叶轮产生的扬程之和。

多级离心泵

二、按工作压力来分类

1、低压泵：压力低于100米水柱；

2、中压泵：压力在100~650米水柱之间；

3、高压泵：压力高于650米水柱。

三、按叶轮吸入方式来分类

1、单侧进水式泵：又叫单吸泵，即叶轮上只有一个进水口；

2、双侧进水式泵：又叫双吸泵，即叶轮两侧都有一个进水口。它的流量比单吸式泵大一倍，可以近似看作是二个单吸泵叶轮背靠背地放在了一起。

四、按泵壳结合来分类

1、水平中开式泵：即在通过轴心线的水平面上开有结合缝。

2、垂直结合面泵：即结合面与轴心线相垂直。

五、按泵轴位置来分类

1、卧式泵：泵轴位于水平位置。

、统液下泵直接安装在被输送介质的储存器上，无额外占地面积。

2、传统液下泵采用了独特的离心式双平衡叶轮，供输送含固体颗粒等清洁的介质，振动噪音特低，效***；采用开式双平衡叶轮，供输送不清洁带有固体颗粒及短纤维的液体，运行平稳、不堵塞。

新型液下泵

（1）须要增加中间槽，并且操作时需控制中间槽液位；

（2）维修较复杂且须定期更换密封；

（3）维护***且费用大；

（4）需要密封气；

（5）不适用于易燃易爆介质的输送。[7]

（1）将轴承分别装在轴承盒和轴承座上。

（2）将毛毡圈装在轴承端盖甲、丙和轴承盒上。

（3）将轴承端盖乙、丙装在轴承座上并用螺栓紧固。

（4）将装好轴承的轴承盒穿在轴上，拧上圆螺母，并将轴承端盖甲紧固在轴承盒上。

（5）将轴装入轴承座，用螺栓固定，拧上调整螺钉，并将轴承安装在支承座上，将挡水圈套在下部轴承处的适当位置。

（6）将联接管固定在轴承座上，并在联接管下部装上泵盖，在轴下部装上叶轮并拧紧，依次装上泵体前盖，并螺栓固定，用轴承盒处的调整螺钉调整叶轮与前盖间的间隙，（控制在1--1.5mm内）调好后用螺母，螺栓紧固。

（7）电机支承安装在轴承座上用螺栓紧固，在轴的上端装联轴器部件，并将电机联轴器用紧固螺钉紧固在电机轴头上，将电机装在电机支承上，并用螺栓，螺母紧固。

（8）从泵的出品顺序将石棉垫，出液弯头、出液管件装上，并固定在支承座上。

P0—罗茨真空泵的极限压力

P0φ—前级真空泵的极限压力

11.6F —20℃时空气的导通能力

因此选择不同的前级泵可以获得不同的极限真空

冷却装置

是在罗茨真空泵入口处连接一个输油管，用均匀滴下的冷却油带走转子的热量。油经过滤器器、冷却器，通过密封良好的油泵，再经过办输油管将油送到泵的入口。油滴到转子上之后，随着转子的旋转而均面在转了子的表面上。这不仅将转子的热量带走，同时在两个转子表面上形成油膜，防止气体的逆流，而且还能将转子表面上依附的微细尘埃带走。在泵的出口处设有油槽，收集废油，经过过滤，冷却后重新循环使用。此种方法效果良好。但由于泵内有油，失去了罗茨泵无油蒸汽污染真空系统的特点。再则油具有一定的粘度，对高速旋转的罗茨泵转子增加了不少的摩擦力，当然使泵的功率消耗增加。

所使用的油，要求饱和蒸汽压应尽量代。

4.水冷却：所谓湿式罗茨真空泵，即是由间级或双级泵吸入的空气经压缩后，通过综合吸收及有相位差的组合消音器传送。将微量的水注入泵内，便能消除因压缩空气而产生的热量。吸入水管装在单级或双级泵组的吸气端并连接到真空泵的进气口上。水是靠真空泵产生的真空度而吸入，真空度越大，吸入水量就越高。用一只简单的调节阀门便能***的吸入量，吸入水的温度应保持在20度左右，要清洁，无钙质。

为复杂的曲线柱面，加工和检查比较困难。罗茨真空泵近几年在国内外得到较快的发展。在冶炼、石油化工、电工、电子等行业得到了广泛的应用。

3性能特点

一）、罗茨真空泵定期检查：

1、每日检查：

a）油位检查：油量过多，使温度升高，油量过少，造成润滑不良。

b）温度检查：用温度计检查泵各部位温度。

c）电动机负荷检查：用功率表或电流，电压表测量电动机负荷。

2、罗茨真空泵每月检查：

联轴器及垫片是否损坏和松动。

3、罗茨真空泵每3个月检查：

齿轮箱内润滑油是否变质。

4、罗茨真空泵每6个月检查：

a）前盖轴承箱内润滑油是否变质。

b）活塞环及活塞环衬套是否磨损。

，在泵特性曲线扇状梯形范围内 ，就初步定下此型号，然后根据扬程相差多少，来决定是否切割叶轮直径，

若扬程相差很小，就不切割，若扬程相差很大，就按所需Q、H、，根据其ns和切割公式，切割叶轮直径，若交点不落在扇状梯形范围内，应选扬程较小的泵。选泵时，有时须考虑生产工艺要求，选用不同形状Q-H特性曲线。

5．泵型号确定后，对水泵或输送介质的物理化学介质近似水的泵，需再到有关产品目录或样本上，根据该型号性能表或性能曲线进行校改，看正常工作点是否落在该泵优先工作区？有效NPSH是否大于（NPSH）。也可反过来以NPSH校改几何安装高度？

6．对于输送粘度大于20mm2/s的液体泵（或密度大于1000kg/m3），一定要把以水实验泵特性曲线换算成该粘度（或者该密度下）的性能曲线，特别要对吸入性能和输入功率进行认真计算或较核。

7．确定泵的台数和备用率：

a、对正常运转的泵，一般只用一台，因为一台大泵与并联工作的两台小泵相当，（指扬程、流量相同），大泵效***于小泵，故从节能角度讲宁可选一台大泵，而不用两台小泵，但遇有下列情况时，可考虑两台泵并联合作：流量很大，一台泵达不到此流量。

b、对于需要有50%的备用率大型泵，可改两台较小的泵工作，一台备用（共三台）。

造是由六部分组成的分别是叶轮，泵体，泵轴，轴承，密封环，填料函。

使用的是透明油作润滑剂的，加油到油位线。太多油要沿泵轴渗出，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度在85度，一般运行在60度左右。

查系统的水头（特别是磨擦损失）。

4）吸程太高

消除措施：检查现有的净压头

5）叶轮或管线受堵

消除措施：检查有无障碍物。

6）转动方向不对

消除措施：检查转动方向。

7）产生空气或入口管线有泄漏

消除措施：检查入口管线有无气穴和/或空气泄漏。

8）填料函中的填料或密封磨损，使空气漏入泵壳中

消除措施：检

行更换。

3）转动部件咬死

消除措施：检查内部磨损部件的间隙是否正常。

透平的蒸汽压力。

6）水头低于额定值。抽送液体太多

消除措施：向厂家咨询。安装节流阀，切割叶轮。

7）液体重于预计值

消除措施：检查比重和粘度。

正确或轴承磨损

1.容积式泵

靠工作部件的运动造成工作容积周期性地增大和缩小而吸排液体，并靠工作部件的挤压而直接使液体的压力能增加。

根据运动部件运动方式的不同又分为：往复泵和回转泵两类。

4)气动隔膜泵（diaphragm pump）

的腐蚀，应力集中，软硬材料配合，冲蚀，辅助密封0形环，V形环，凹形环与液体介质不相容，变形等都会造成机械密封表面损坏失效，所以对其损坏形式要综合分析，找出根本原因，***机械密封长时间运行。

3.2、离心泵停止运转后的要求

①离心泵停止运转后应关闭泵的人口阀门，待泵冷却后再依次关闭附属系统的阀门。

结，并润滑轴承。

泵的特点：

事故排水管时，水泵应有不间断的动力供应；

3、当能关闭排水进水管时，可不设不间断动力供应，但应设置报警装置。

B器的紧定螺钉，拉出联轴器。

F、拆下轴承端盖，拆出泵轴和轴承。

G、安装时以相反顺序进行装配即可。

螺栓有无松动，电源线及插头是否完好，电机绝缘电阻应大于2兆欧。

为防触电事故，必须安装漏电断电路器或触电保安器等相应保安措施，并要进行可靠接地

泵工作电压使用范围须在额定电压的+5%，-12%这间，否则会使电机使用寿命减短或烧坏。电泵如使用地距电源较远，电源输送线应适当加粗，否则会使用电压下降而无法运行。

合上电源开关，使泵空转2分钟左右，查看启动，运转是否正常，转向是否正确。

，不让泵内的水流流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管注水到水封圈内使填料冷却！

6、轴向力平衡装置，在离心泵运行过程中，由于液体是在低压下进入叶轮，而在高压下流出，使叶轮两侧所受压力不等，产生了指向入口方向的轴向推力，会引起转子发生轴向窜动，产生磨损和振动，因此应设置轴向推力轴承，以便平衡轴向力。

在通过轴心线的水平面上开有结合缝。

2、垂直结合面泵：即结合面与轴心线相垂直。

五、按泵轴位置来分类

1、卧式泵：泵轴位于水平位置。

观察泵的安装基础是否已经稳固，所有各部件螺栓是否拧紧。

2、起动电机，打开压力表旋塞，当泵以全转数工作时，调节闸阀开度到需要范围。

3、泵停止工作时，应先停止电动机，然后闭上压力表旋塞。

4、泵长期停止运行时，应将泵拆开，擦拭干净，涂上防锈油妥善保存。

新型液下泵

1、注意泵轴承温度，不应超过外界温度35度但不应大于75度。

2、油杯内应注满钙基黄油，***轴承能正常润滑。

3、泵在工作个月内，或运转100小时后，应更换电机支承油杯内的黄油，以后每工作2000小时后更换一次。

4、定期检查弹性联轴器，注意电机轴承温升。

5、动转过程中，如发现噪声或不寻常的声音时，应立即停车检查。

6、泵每工作2000小时应进行周期检查，叶轮、泵体（或泵盖）之间间隙的摩损不能过大，间隙的值不得超过1.5毫米，如超过可更换叶轮或前盖。

7、泵工作6小时时，应检查机封，根据磨损程度予以检修或更换，否则将导致泵轴及轴承的损坏。

新型液下泵

卧式泵

2、立式泵：泵轴位于垂直位置。

六、按叶轮出方式分类

1、蜗壳泵：水从叶轮出来后，直接进入具有螺旋线形状的泵壳。

2、导叶泵：水从叶轮出来后，进入它外面设置的导叶，之后进入下一级或流入出口管。

七、按安装高度分类

1、自灌式离心泵：泵轴低于吸水池池面，启动时不需要灌水，可自动启动。

2、吸入式离心泵（非自灌式离心泵）：泵轴高于吸水池池面。启动前，需要先用水灌满泵壳和吸水管道，然后驱动电机，使叶轮高速旋转运动，水受到离心力作用被甩出叶轮，叶轮中心形成负压，吸水池中水在大气压作用下进入叶轮，又受到高速旋转的叶轮作用，被甩出叶轮进入压水管道。

另外，根据用途也可进行分类，如油泵、水泵、凝结水泵、排灰泵、循环水泵等。

特点

按吸入方式

单吸泵液体从一侧流入叶轮，存在轴向力

双吸泵液体从两侧流入叶轮，不存在轴向力，泵的流量几乎比单吸泵增加一倍

按级数

单级泵泵轴上只有一个叶轮

多级泵同一根泵轴上装两个或多个叶轮，液体依次流过每级叶轮，级数越多，扬程越高

按泵轴方位

卧式泵轴水平放置

立式泵轴垂直于水平面

按壳体型式

分段式泵壳体按与轴垂直的平面部分，节段与节段之间用长螺栓连接

中开式泵壳体在通过轴心线的平面上剖分

蜗壳泵装有螺旋形压水室的离心泵，如常用的端吸式悬臂离心泵

透平式泵装有导叶式压水室的离心泵

特殊结构

管道泵作为管路一部分，安装时无需改变管路

潜水泵和电动机制成一体浸入水中

液下泵泵体浸入液体中

屏蔽泵叶轮与电动机转子联为一体，并在同一个密封壳体内，不需采用密封结构，属于无泄漏泵

磁力泵除进、出口外，泵体全封闭，泵与电动机的联结采用磁钢互吸而驱动

自吸式泵，泵启动时无需灌液

高速泵由增速箱使泵轴转速增加，一般转速可达10000r/min以上，也可称部分流泵或切线增压泵

立式筒型泵进出口接管在上部同一高度上，有内、外两层壳体，内壳体由转子、导叶等组成，外壳体为进口导流通道，液体从下部吸入。

ISG生活给水泵,生活用泵，小区水泵，生活给排水设备，根据 IS、IR型离心泵性能参数和立式泵的独特结构组合设计，并严格按照 ***2858 要求进行设计制造，采用国内优质水力模型进行设计而成,是最理想的***卧式泵产品。该产品一律采用硬质合金机械密封。 应用范围： ISW 型泵适用于工业和城市给排水，如高层建筑增压送水,园林喷灌，消防增压,远距离输送，暖通制冷循环、浴室等增压及设备配套,使用温度不超过85℃。ISWR 型泵广泛适用于：冶金、化工、纺织、造纸、以及宾饭馆店等锅炉热源水增压、输送、及城市采暖系统,SGWR型使用温度不超过120℃。

使用

泵的试运转应符合下列要求：

①驱动机的转向应与泵的转向相同；

②查明管道泵和共轴泵的转向；

③各固定连接部位应无松动，各润滑部位加注润滑剂的规格和数量应符合设备技术文件的规定；

④有预润滑要求的部位应按规定进行预润滑；

⑤各指示仪表，安全保护装置均应灵敏，准确，可靠；

⑥盘车应灵活，无异常现象；

⑦高温泵在试运转前应进行泵体预热，温度应均匀上升，每小时温升不应大于50℃；泵体表面与有工作介质进口的工艺管道的温差不应大于40℃；

⑧设置消除温升影响的连接装置，设置旁路连接装置提供冷却水源。

离心泵操作时应注意以下几点：

①禁止无水运行，不要调节吸入口来降低排量，禁止在过低的流量下运行；

②监控运行过程，***阻止填料箱泄漏，更换填料箱时要用新填料；

③确保机械密封有充分冲洗的水流，水冷轴承禁止使用过量水流；

④润滑剂不要使用过多；

⑤按推荐的周期进行检查。建立运行记录，包括运行小时数，填料的调整和更换，添加润滑剂及其他维护措施和时间。对离心泵抽吸和排放压力，流量，输入功率，洗液和轴承的温度以及振动情况都应该定期测量记录。

⑥离心泵的主机是依靠大气压将低处的水抽

因其电机为屏蔽电机，电机和泵轮为一同潜在液面下，所以其设计上是免维护的。

2.介质温度较高；
3.各种酸碱盐腐蚀性介质；

4.输送带颗粒的污水、泥浆。

醇或乙醇与汽油的混合物；

甲醇、乙醇、乙二醇、丁醇、戊醇、异丙醇、苄醇、正己醇、正辛醇、二甘醇、环乙醇等醇类；

乙酸甲酯、乙酸乙酯、乙酸丁酯、正丙酯、（正）丁酯、水杨酸甲酯、油酸甲酯、邻苯二甲酸二乙酯；

行    业机械制造

材    质氟塑料合金、铸铁、皖氟龙

在活塞往复运动的一个循环中仅完成一次吸排水动作

双作用式泥浆泵

在活塞往复运动的一个循环中完成两次吸排水动作

按缸数

若按泵的缸数分类，有单缸﹑双缸、三缸、五缸等种型式。

3性能

它与钻孔直径及所要求的冲洗液自孔底上返速度有关，即孔径越大，所需排量越大。要求冲洗液的上返速度能够把钻头切削下来的岩屑﹑岩粉及时冲离孔底，并可靠地携带到地表。地质岩心钻探时，一般上返速度在0.4～1.0米/分左右。

2、立式泵：泵轴位于垂直位置。

罗茨泵工作原理性能特点罗茨泵实质上与凸轮泵相同，但转子是罗茨型的。它能输送黏度为数万厘泊的液体。罗茨泵主要是有两个旋转方向相反的转子位于泵体中，由一对同步齿轮传动，对于罗茨泵的转子，在泵体内是互相啮合的，但具有间隙。间隙大小主要取决于液体黏度。超过一定黏度范围必须调整增大间隙。

1、罗茨泵经常检查油位位置,不符合规定时须调整使之符合要求.以罗茨泵运转时,油位到油标中心为准。

2、罗茨泵换油期限按实际使用条件和能否满足性能要求等情况考虑,由用户酌情决定.一般新罗茨泵,抽除清洁干燥的气体时,建议在工作100小时左右换油一次.待油中看不到黑色金属粉末后,以后可适当延长换油期限。

（1）管道通导能力不够

（2）前级泵抽速下降

（3）溢流阀处漏气

（1）增大管道通导能力

（2）修理或更换前级泵

（3）对溢流阀处进行清理

电动机过载

（1）入口压力过高

（2）转子端面与端盖单面接触

（3）前级泵返油进泵腔

（4）调整油量

（5）修整

（6）***油量适当，润滑良好

声音异常

：倾斜置放。泵内的润滑油的油量不适合。

以上各原因均会导致罗茨泵的机件（转子、定子、轴承与齿轮等）精密度变差或受严重污染，从而使罗茨泵在运转中产生异常杂音。

当发现泵在运转中产生异常杂音后，应立即检查泵的启动压力是否符合规定值，可用电流表检查泵电机的输入电流是否合乎额定值，有无异常的高或低。还应检查泵内润滑油的情况及泵的安放位置是否合适。发现问题后，要立即采取相应的措施解决。

罗茨真空泵工作时转子与转子，转子与泵体互相不接触，因此没有直接磨损，但由于间隙很小（一般0.10～0.25 mm），经长期运转后传动齿轮磨损，当齿侧间隙大于转子间最小间隙时，将产生相碰而发生故障，此时则应更换齿轮。一般在运转一年则应进行大修一次，检查齿轮及轴承的磨损情况，检查密封装置，更换密封圈（环），检查转子腐蚀情况，转子结垢情况，泵体内表面腐蚀情况和结垢情况。清洗测量磨损超出规定尺寸时，应调整间隙或更换零件。

泵的拆装程序如下：

1、放出润滑油及冷却水；

2、拆卸联轴器和电机；

3、拆卸旁通管路和旁通阀；

行分类，如油泵、水泵、凝结水泵、排灰泵、循环水泵等。

多级泵同一根泵轴上装两个或多个叶轮，液体依次流过每级叶轮，级数越多，扬程越高

按泵轴方位

卧式泵轴水平放置

立式泵轴垂直于水平面

按壳体型式

分段式泵壳体按与轴垂直的平面部分，节段与节段之间用长螺栓连接

中开式泵壳体在通过轴心线的平面上剖分

蜗壳泵装有螺旋形压水室的离心泵，如常用的端吸式悬臂离心泵

粗糙度未达到要求，或表面有划伤；端面间有颗粒物质，造成两端面不能同样运行；安装不到位，方式不正确。

②补偿环密封圈泄漏，原因主要有：压盖变形，预紧力不均匀；安装不正确；密封圈质量不符合标准；密封圈选型不对。

实际使用效果表明，密封元件失效最多的部位是动，静环的端面，离心泵机封动，静环端面出现龟裂是常见的失效现象，主要原因有：　①安装时密封面间隙过大，冲洗液来不及带走摩擦副产生的热量；冲洗液从密封面间隙中漏走，造成端面过热而损坏。

②液体介质汽化膨胀，使两端面受汽化膨胀力而分开，当两密封面用力贴合时，破坏润滑膜从而造成端面表面过热。

③液体介质润滑性较差，加之操作压力过载，两密封面跟踪转动不同步。例如高转速泵转速为20445r/min，密封面中心直径为7cm，泵运转后其线速度高达75 m/s，当有一个密封面滞后不能跟踪旋转，瞬时高温造成密封面损坏。

④密封冲洗液孔板或过滤网堵塞，造成水量不足，使机封失效。

另外，密封面表面滑沟，端面贴合时出现缺口导致密封元件失效，主要原因有：

安装简单，可减少工程造价，无需建造泵房。

能够在全扬程范围内使用，而***电机过载。

浮球开关可以根据所需的水位变化，自动控制泵的启动与停止，不需专人看管。

双导轨自动安装系统，它给安装，维修带来了***的方便，人可不必为而进出污水坑。

配备全自动保护控制制箱对产品的漏电、漏水以及过载等进行了有效保护，提高了产品的安全性与可靠性。

频繁开、停，否则将影响潜水泵的使用寿命。潜水泵停止时，管路内的水产生回流，此时立即再启动则引起电泵启动时的负载过重，并承受不必要的冲击载荷;另外，潜水泵过于频繁开、停将损坏承受冲击能力较差的零部件，并带来整个电泵的损坏。

介质汽化膨胀，使两端面受汽化膨胀力而分开，当两密封面用力贴合时，破坏润滑膜从而造成端面表面过热。

③液体介质润滑性较差，加之操作压力过载，两密封面跟踪转动不同步。例如高转速泵转速为20445r/min，密封面中心直径为7cm，泵运转后其线速度高达75 m/s，当有一个密封面滞后不能跟踪旋转，瞬时高温造成密封面损坏。

措施：检查填料或密封并按需要更换。检查润滑是否正常。

5）抽送热的或挥发性液体时吸入水头不足

压泵。

手动操作开关可手动控制压接，采用电路板遥控，具有全自动和半自动操作功能。全自动操作只要点击按钮，可实现自动压接和泄压及复位工作。

表面损坏失效，所以对其损坏形式要综合分析，找出根本原因，***机械密封长时间运行。

3．2、离心泵停止运转后的要求

①离心泵停止运转后应关闭泵的入口阀门，待泵冷却后再依次关闭附属系统的阀门。

②高温泵停车应按设备技术文件的规定执行，停车后应每偏20一30min盘车半圈，直到泵体温度降至50℃为止。

③低温泵停车时，当无特殊要求时，泵内应经常充满液体；吸入阀和排出阀应保持常开状态；采用双端面机械密封的低温泵，液位控制器和泵密封腔内的密封液应保持泵的灌浆压力。

④输送易结晶，易凝固，易沉淀等介质的泵，停泵后应防止堵塞，并及时用清水或其他介质冲洗泵和管道。

泄漏小、可在高压下工作、大多用於大功率液压系统；但结构复杂，材料和加工精度要求高、价格贵、对油的清洁度要求高。

1、联轴器的选用

液压泵传动轴不能承受径向力和轴向力，因此不允许在轴端直接安装带轮、齿轮、链轮，

②查明管道泵和共轴泵的转向；

③各固定连接部位应无松动，各润滑部位加注润滑剂的规格和数量应符合设备技术文件的规定；

④有预润滑要求的部位应按规定进行预润滑；

⑤各指示仪表，安全保护装置均应灵敏，准确，可靠；

漏，原因主要有：端面平面度，粗糙度未达到要求，或表面有划伤；端面间有颗粒物质，造成两端面不能同样运行；安装不到位，方式不正确。

②补偿环密封圈泄漏，原因主要有：压盖变形，预紧力不均匀；安装不正确；密封圈质量不符合标准；密封圈选型不对。

实际使用效果表明，密封元件失效最多的部位是动，静环的端面，离心泵机封动，静环端面出现龟裂是常见的失效现象，主要原因有：

①安装时密封面间隙过大，冲洗液来不及带走摩擦副产生的热量；冲洗液从密封面间隙中漏走，造成端面过热而损坏。

②液体介质汽化膨胀，使两端面受汽化膨胀力而分开，当两密封面用力贴合时，破坏润滑膜从而造成端面表面过热。

③液体介质润滑性较差，加之操作压力过载，两密封面跟踪转动不同步。例如高转速泵转速为20445r/min，密封面中心直径为7cm，泵运转后其线速度高达75 m/s，当有一个密封面滞后不能跟踪旋转，瞬时高温造成密封面损坏。

④密封冲洗液孔板或过滤网堵塞，造成水量不足，使机封失效。

另外，密封面表面滑沟，端面贴合时出现缺口导致密封元件失效，主要原因有：

①液体介质不清洁，有微小质硬的颗粒，以很高的速度滑人密封面，将端面表面划伤而失效。

②机泵传动件同轴度差，泵开启后每转一周端面被晃动摩擦一次，动环运行轨迹不同心，造成端面汽化，过热磨损。

③液体介质水力特性的频繁发生引起泵组振动，造成密封面错位而失效。

液体介质对密封元件的腐蚀，应力集中，软硬材料配合，冲蚀，辅助密封0形环，V形环，凹形环与液体介质不相容，变形等都会造成机械密封表面损坏失效，所以对其损坏形式要综合分析，找出根本原因，***机械密封长时间运行。

与一般卧式泵或立式污水泵相比,潜水排污泵明显具有以下几个方面的优点:

1.结构紧凑、占地面积小。潜水排污泵由于潜入液下工作,因此可直接安装于污水池内,无需建造专门的泵房用来安装泵及机,可以节省大量的土地及基建费用。

2.安装维修方便。小型的排污泵可以自由安装,大型的排污泵一般都配有自动藕合装置可以进行自动安装,安装及维修相当方便。

3.连续运转时间长。排污泵由于泵和电机同轴,轴短,转动部件重量轻,因此轴承上承受的载荷(径向)相对较小,寿命比一般泵要长得多。

4.不存在汽蚀破坏及灌引水等问题。特别是后一点给操作人员带来了很大的方便。

正是由于上述优点,潜水排污泵已越来越受到人们的重视,使用的范围也越来越广,由原来的单纯地用来输送清水到可以输送各种生活污水、工业废水、建筑工地排水、液状饲料等等。在市政工程、工业、医院、建筑、饭店、水利建设等各行各业中起着十分重要的作用。

法设事故排水管时，水泵应有不间断的动力供应；

3、当能关闭排水进水管时，可不设不间断动力供应，但应设置报警装置。

4、当提升带有较大杂质的污、废水时，不同集水池内的潜水排污泵出水管不应合并排出。

5、当提升一般废水时，可按实际情况考虑不同集水池的潜水排污泵出水管合并排出。两台或两台以上的水泵共用一条出水管时，应在每台水泵出水管上装设阀门和止回阀。单台水泵排水有可能产生倒灌时，应设止回阀。不允许压力排水关与建筑内重力排水管合并排出。

3、排出压力与转速无关 ，低流量也可保持高的排出压力。

4、流量与转速成正比，通过变速机构或调速电机可实现流量调节。

5、自吸能力强，不用装底阀可直接抽吸液体。

6、泵可逆转，液体流向由泵的旋转方向来改变，适用于管道需反正向冲洗的场合。

7、运转平稳、振动、噪声小。

座、活塞杆、柱塞杆、进排水阀、进排水阀阀座、十字头、十字头滑套、十字头销轴、曲轴、连杆、连杆上下瓦、连杆铜套、连杆螺钉及母、冠型螺母、骨架油封、O型密封圈、轴承及相配套的齿轮、轴等容易出质量问题，在购买和使用中应当注意。[1]

6故障排除

★ 原因：灌注引水不够、泵内空气无法排出、吸水管漏气、前衬板与叶轮间隙大；

★ 原解决方法：继续灌注引水、检查管路是否漏气、调节叶轮与前衬板间隙。

出水压力

压力小、流量小

★ 原因：泵内有空气、叶轮与前衬板间隙大、离合器闭合不紧、叶轮或衬板磨损；

★ 解决方法：排空泵内气体、调节间隙调节离合器摩擦片间隙、更换叶轮或衬板。

泵磨损快

★ 原因：施工环境(颗粒大)差、输送距离远、进水管路长；

★ 解决方法：更换沙场、添加加力机组、缩短进水管长度减小汽蚀。

叶轮轴颈磨损快

★ 原因：高压水泵扬程低、盘根错位、泵轴与后盖不同心；

★ 解决方法：更换高于泥浆泵扬程的高压泵、更换盘根、调节同心度。

7注意事项

浆泵开机前，请检查进水管、出水管是否有堵塞，向前后轴承是否加注黄油，检查盘根是否充满。泥浆泵工作时应配备高压清水泵，将大于泥浆泵压力的清水输向防漏填料，对填料进行防护，泥浆泵工作时不得关闭冲洗泵，否则，将使密封部分迅速磨损。叶轮与护板之间的间隙是否合理，对泥浆泵寿命影响很大。间隙不合理，则泵运转时产生振动与噪音，过流部件很快损坏，因此更换叶轮时，应注意使间隙满足图纸要求，间隙调整，可通过后轴承体上的调整螺钉来进行。泥浆泵的允许吸程是在输送清水时测定的，在抽吸泥浆时应考虑泥浆对吸上能力的影响。

1、起动前检查：各连接部位要紧固；电动旋转方向应正确；离合器灵活可靠；管路连接牢固，密封可靠，底阀灵活有效。

2、液下泥浆泵起动前，吸水管、底阀、泵体内必须注满引水，压力表缓冲器上端注满油。

3、用手转动，使活塞往复两次，无阻梗且线路绝缘良好时方可空载起动，起动后，待运转正常再逐步增加载荷。

4、运转中应注意各密封装置的密封情况，必要时加以调整。拉杆及副杆要经常涂油润滑。

离心泵机械密封失效的分析

离心泵停机主要是由机械密封的失效造成的。失效的表现大都是泄漏，泄漏原因有以下几种：

①动静环密封面的泄漏，原因主要有：端面平面度，粗糙度未达到要求，或表面有划伤；端面间有颗粒物质，造成两端面不能同样运行；安装不到位，方式不正确。

②补偿环密封圈泄漏，原因主要有：压盖变形，预紧力不均匀；安装不正确；密封圈质量不符合标准；密封圈选型不对。

实际使用效果表明，密封元件失效最多的部位是动，静环的端面，离心泵机封动，静环端面出现龟裂是常见的失效现象，主要原因有：

①安装时密封面间隙过大，冲洗液来不及带走摩擦副产生的热量；冲洗液从密封面间隙中漏走，造成端面过热而损坏。

②液体介质汽化膨胀，使两端面受汽化膨胀力而分开，当两密封面用力贴合时，破坏润滑膜从而造成端面表面过热。

③液体介质润滑性较差，加之操作压力过载，两密封面跟踪转动不同步。例如高转速泵转速为20445r/min，密封面中心直径为7cm，泵运转后其线速度高达75 m/s，当有一个密封面滞后不能跟踪旋转，瞬时高温造成密封面损坏。

④密封冲洗液孔板或过滤网堵塞，造成水量不足，使机封失效。

另外，密封面表面滑沟，端面贴合时出现缺口导致密封元件失效，主要原因有：

①液体介质不清洁，有微小质硬的颗粒，以很高的速度滑人密封面，将端面表面划伤而失效。

②机泵传动件同轴度差，泵开启后每转一周端面被晃动摩擦一次，动环运行轨迹不同心，造成端面汽化，过热磨损。

③液体介质水力特性的频繁发生引起泵组振动，造成密封面错位而失效。

液体介质对密封元件的腐蚀，应力集中，软硬材料配合，冲蚀，辅助密封0形环，V形环，凹形环与液体介质不相容，变形等都会造成机械密封表面损坏失效，所以对其损坏形式要综合分析，找出根本原因，***机械密封长时间运行。

3.2、离心泵停止运转后的要求

①离心泵停止运转后应关闭泵的人口阀门，待泵冷却后再依次关闭附属系统的阀门。

②高温泵停车应按设备技术文件的规定执行，停车后应每偏20一30min盘车半圈，直到泵体温度降至50℃为止。

③低温泵停车时，当无特殊要求时，泵内应经常充满液体；吸入阀和排出阀应保持常开状态；采用双端面机械密封的低温泵，液位控制器和泵密封腔内的密封液应保持泵的灌浆压力。

④输送易结晶，易凝固，易沉淀等介质的泵，停泵后应防止堵塞，并及时用清水或其他介质冲洗泵和管道。⑤排出泵内积存的液体，防止锈蚀和冻裂。

3.3、离心泵的保管

①尚未安装好的泵在未上漆的表面应涂覆一层合适的防锈剂，用油润滑的轴承应该注满适当的油液，用脂润滑的轴承应该仅填充一种润滑脂，不要使用混合润滑脂。

②短时间泵人干净液体，冲洗，抽吸管线，排放管线，泵壳和叶轮，并排净泵壳，抽吸管线和排放管线中的冲洗液。

③排净轴承箱的油，再加注干净的油，***清洗油脂并再填充新油脂。

④把吸人口和排放口封起来，把泵贮存在干净，干燥的地方，保护电机绕组免受潮湿，用防锈液和防蚀液喷射泵壳内部。

⑤泵轴每月转动一次以免冻结，并润滑轴承。

启动

一、离心泵启动前的准备工作

a.离心泵启动前检查

润滑油的名称、型号、主要性能和加注数量是否符合技术文件的要求；

轴承润滑系统、密封系统和冷却系统是否完好，轴承的油路、水路是否畅通；

盘动泵的转子1～2转，检查转子是否有摩擦或卡住现象；

在联轴器附近或皮带防护装置等处，是否有妨碍转动的杂物；

泵、轴承座、电动机的基础地脚螺栓是否松动；

泵工作系统的阀门或附属装置均应处于泵运转时负荷最小的位置，应关闭出口调节阀；

点动泵，看其叶轮转向是否与设计转向一致，若不一致，必需使叶轮完全停止转动后，调整电动机接线后，方可再启动。

b.离心泵充水

水泵在启动以前，泵壳和吸水管内必须先充满水，这是因为有空气存在的情况下，泵吸入口真空无法形成和保持。

c.离心泵暖泵

输送高温液体的多级离心泵，如电厂的锅炉给水泵，在启动前必须先暖泵。这是因为给水泵在启动时，高温给水流过泵内，使泵体温度从常温很快升高到100～200℃，这会引起泵内外和各部件之间的温差，若没有足够长的传热时间和适当控制温升的措施，会使泵各处膨胀不均，造成泵体各部分变形、磨损、振动和轴承抱轴事故。

二、注意的事项

离心泵是一种叶片泵，依靠旋转的叶轮在旋转过程中，由于叶片和液体的相互作用，叶片将机械能传给液体，使液体的压力能增加，达到输送液体的目的。离心泵的启动要注意四点：

①离心泵在一定转速下所产生的扬程有一限定值。工作点流量和轴功率取决于与泵连接的装置系统的情况(位差、压力差和管路损失)。扬程随流量而改变。

②工作稳定，输送连续,流量和压力无脉动。

③一般无自吸能力,需要将泵先灌满液体或将管路抽成真空后才能开始工作。

④离心泵在排出管路阀门关闭状态下启动，旋涡泵和轴流泵在阀门全开状态下启动，以减少启动功率。

因为离心泵是靠叶轮离心力形成真空的吸力把水提起，所以，离心泵启动时，必须先把闸阀关闭，灌水。水位超过叶轮部位以上，排出离心泵中的空气，才可启动。启动后，叶轮周围形成真空，把水向上吸，其闸阀可自动打开，把水提起。因此，必须先闭闸阀。

振动分析
