单级泵泵轴上只有一个叶轮

多级泵同一根泵轴上装两个或多个叶轮，液体依次流过每级叶轮，级数越多，扬程越高

按泵轴方位

卧式泵轴水平放置

立式泵轴垂直于水平面

按壳体型式

分段式泵壳体按与轴垂直的平面部分，节段与节段之间用长螺栓连接

中开式泵壳体在通过轴心线的平面上剖分

蜗壳泵装有螺旋形压水室的离心泵，如常用的端吸式悬臂离心泵

透平式泵装有导叶式压水室的离心泵

特殊结构

管道泵作为管路一部分，安装时无需改变管路

潜水泵和电动机制成一体浸入水中

液下泵泵体浸入液体中

屏蔽泵叶轮与电动机转子联为一体，并在同一个密封壳体内，不需采用密封结构，属于无泄漏泵

磁力泵除进、出口外，泵体全封闭，泵与电动机的联结采用磁钢互吸而驱动

自吸式泵，泵启动时无需灌液

高速泵由增速箱使泵轴转速增加，一般转速可达10000r/min以上，也可称部分流泵或切线增压泵

立式筒型泵进出口接管在上部同一高度上，有内、外两层壳体，内壳体由转子、导叶等组成，外壳体为进口导流通道，液体从下部吸入。

ISG生活给水泵,生活用泵，小区水泵，生活给排水设备，根据 IS、IR型离心泵性能参数和立式泵的独特结构组合设计，并严格按照 ***2858 要求进行设计制造，采用国内优质水力模型进行设计而成,是最理想的***卧式泵产品。该产品一律采用硬质合金机械密封。 应用范围： ISW 型泵适用于工业和城市给排水，如高层建筑增压送水,园林喷灌，消防增压,远距离输送，暖通制冷循环、浴室等增压及设备配套,使用温度不超过85℃。ISWR 型泵广泛适用于：冶金、化工、纺织、造纸、以及宾饭馆店等锅炉热源水增压、输送、及城市采暖系统,SGWR型使用温度不超过120℃。

泵的试运转应符合下列要求：

①驱动机的转向应与泵的转向相同；

②查明管道泵和共轴泵的转向；

③各固定连接部位应无松动，各润滑部位加注润滑剂的规格和数量应符合设备技术文件的规定；

④有预润滑要求的部位应按规定进行预润滑；

⑤各指示仪表，安全保护装置均应灵敏，准确，可靠；

⑥盘车应灵活，无异常现象；

⑦高温泵在试运转前应进行泵体预热，温度应均匀上升，每小时温升不应大于50℃；泵体表面与有工作介质进口的工艺管道的温差不应大于40℃；

⑧设置消除温升影响的连接装置，设置旁路连接装置提供冷却水源。

离心泵操作时应注意以下几点：

①禁止无水运行，不要调节吸入口来降低排量，禁止在过低的流量下运行；

②监控运行过程，***阻止填料箱泄漏，更换填料箱时要用新填料；

③确保机械密封有充分冲洗的水流，水冷轴承禁止使用过量水流；

④润滑剂不要使用过多；

⑤按推荐的周期进行检查。建立运行记录，包括运行小时数，填料的调整和更换，添加润滑剂及其他维护措施和时间。对离心泵抽吸和排放压力，流量，输入功率，洗液和轴承的温度以及振动情况都应该定期测量记录。

⑥离心泵的主机是依靠大气压将低处的水抽到高处的，而大气压最多只能支持约10.3m的水柱，所以离心泵的主机离开水面12米无法工作。

，加之操作压力过载，两密封面跟踪转动不同步。例如高转速泵转速为20445r/min，密封面中心直径为7cm，泵运转后其线速度高达75 m/s，当有一个密封面滞后不能跟踪旋转，瞬时高温造成密封面损坏。

④密封冲洗液孔板或过滤网堵塞，造成水量不足，使机封失效。

另外，密封面表面滑沟，端面贴合时出现缺口导致密封元件失效，主要原因有：

①液体介质不清洁，有微小质硬的颗粒，以很高的速度滑人密封面，将端面表面划伤而失效。

②机泵传动件同轴度差，泵开启后每转一周端面被晃动摩擦一次，动环运行轨迹不同心，造成端面汽化，过热磨损。

③液体介质水力特性的频繁发生引起泵组

按工作原理分

OLTE泵演示

1.容积式泵

靠工作部件的运动造成工作容积周期性地增大和缩小而吸排液体，并靠工作部件的挤压而直接使液体的压力能增加。

根据运动部件运动方式的不同又分为：往复泵和回转泵两类。

根据运动部件结构不同有：活塞泵和柱塞泵，有齿轮泵、螺杆泵、叶片泵和水环泵。

2.叶轮式泵

叶轮式泵是靠叶轮带动液体高速回转而把机械能传递给所输送的液体。

根据泵的叶轮和流道结构特点的不同叶轮式又可分为：1）离心泵（centrifugal pump）

2）轴流泵（axial pump）

3）混流泵（mixed-flow pump）

4）旋涡泵（peripheral pump）

沥青保温泵

安装在泵壳内，并紧固在泵轴3上，泵轴由电机直接带动。泵壳中央有一液体吸入4与吸入管5连接。液体经底阀6和吸入管进入泵内。泵壳上的液体排出口8与排出管9连接。

在泵启动前，泵壳内灌满被输送的液体；启动后，叶轮由轴带动高速转动，叶片间的液体也必须随着转动。在离心力的作用下，液体从叶轮中心被抛向外缘并获得能量，以高速离开叶轮外缘进入蜗形泵壳。在蜗壳中，液体由于流道的逐渐扩大而减速，又将部分动能转变为静压能，***以较高的压力流入排出管道，送至需要场所。液体由叶

1、在泵与电动机直联传动时，应注意泵轴与电动机输出的同轴度；泵安装的准确与否对泵的运行平稳性和使用寿命有较大的影响，因此必须仔细认真的安装校正。

2、泵联轴器必须用螺母坚固好，并锁紧螺母，谨防螺母松动，否则易引起叶轮窜动，造成机械故障。

3、为使泵体内能够保持一定的储存液，以达到较好的自吸能力和防止机械密封的干磨擦，必须使泵的进口高于泵轴的中心线。

4、吸入管路的安装应注意：

起动前的准备和检查工作

、本系列自吸泵，根据泵的工作运转状况，分别采用优质钙基黄油和10号机油进行润滑，如果采用黄油润滑的泵应定期向轴承箱内加注黄油，采用机油润滑的泵，如果油位不足，则加足之1。

2、检查泵壳内的储液是否高于叶轮的上边缘，如若不足，可以从泵壳上的加液口处直接向泵体内注放储液，不应在储液不足的情况下启动运转，否则不能正常工作，且易损坏机械密封。

3、检查泵的转动部件是否有卡位磕碰现象。

副叶轮流体动力密封是指在泵的叶轮后盖板背面附近同轴反方向安装一开式叶轮。当泵工作时,副叶轮随泵主轴一起旋转,副叶轮中的液体也会一起旋转,转动的液体会产生一个向外的离心力,这个离心力一方面顶住流向机械密封处的液体,降低了机械密封处的压力。另一方面阻止介质中的固体颗粒进入机械密封的摩擦副中,减少机械密封磨块的磨损,延长了其使用寿命。副叶轮除了起到密封作用外,还可以起到降低轴向力的作用,在潜污泵中轴向力主要是由液体作用在叶轮上的压差力和整个转动部分的重力所组成,这两个力的作用方向是相同的,合力是由两个力相加而成。可以看出,在性能参数完全相同的情况下,潜污泵的轴向力比一般卧式泵要大,而平衡难度比立式泵要难。所以在潜污泵中,轴承容易损坏其原因也是与轴向力大有着很大的关系。而如果安装了副叶轮,液体作用在副叶轮上压差力的方向是与上述两力的合力相反的,这样可以抵消一部分轴向力,也就起到了延长轴承寿命的作用。但是使用副叶轮密封系统也有一个缺点,那就是在副叶轮上要消耗一部分能量,一般在3%左右,但是只要设计合理,完全可以把这部分损失降低到***限度。

设计技术

在一般的离心泵中,功率总是随着流量的增加而增加的,也就是说,功率曲线是一根随流量增加而上升的曲线,这对泵的使用会带来一个问题:当泵在设计工况点运行时,一般来说,泵的功率小于电机额定功率,这台泵的使用是安全的;但是当泵扬程降低时,流量就会增加(从泵的性能曲线可以看出),功率也随之增加。当流量超过设计工况点流量并到达一定值时,泵的输入功率可能会超过电机额定功率而造成电机过载而烧毁。电机过载运行时要么保护系统动作使泵停止转动;要么保护系统失灵使电机烧毁。泵的扬程低于设计工况点扬程使用的情况,在实际中也是经常会遇到的,一种情况是在泵选型时,泵的扬程选得过高,而实际使用时泵是降低扬程使用的;另一种情况是,在使用中泵的工况点不太好确定,换句话说泵的流量需要经常进行调节;还有一种情况是泵需要经常改变地点使用。这三种情况者陌可能使泵过载而影响泵的使用可靠性。可以这么说,对于没有全扬程特性的泵(包括排污泵),其使用范围会受到很大程度上的限制。所谓的全扬程特性(也称无过载特征)是指功率曲线随流量增加而上升的速度非常缓慢,更理想的是当流量增加到某一定值时,功率不但不会再上升,反而会有所下降,也就是说功率曲线是一根有驼峰的曲线,如果这样的话,我们只要选择电机额定功率略超过驼峰点的功率值,那么在0流量到流量的整个范围内,你无论在那一个工况点上运行,泵的功率都不会超过电机功率而使泵过载,对于具备这种性能的泵,无论是选型还是使用时,都会非常方便和可靠。另外电机功率也不需配得过大,可以节省可观的设备费用。

清洁，有微小质硬的颗粒，以很高的速度滑人密封面，将端面表面划伤而失效。

②机泵传动件同轴度差，泵开启后每转一周端面被晃动摩擦一次，动环运行轨迹不同心，造成端面汽化，过热磨损。

③液体介质水力特性的频繁发生引起泵组振动，造成密封面错位而失效。

液体介质对密封元件的腐蚀，应力集中，软硬材料配合，冲蚀，辅助密封0形环，V形环，凹形环与液体介质不相容，变形等都会造成机械密封表面损坏失效，所以对其损坏形式要综合分析，找出根本原因，***机械密封长时间运行。

3.2、离心泵停止运转后的要求

①离心泵停止运转后应关闭泵的人口阀门，待泵冷却后再依次关闭附属系统的阀门。

②高温泵停车应按设备技术文件的规定执行，停车后应每偏20一30min盘车半圈，直到泵体温度降至50℃为止。

1)单吸泵 (single suction pump)

2)双吸泵 (double suction pump)

按驱动泵的原动机来分：

设事故排水管时，水泵应有不间断的动力供应；

3、当能关闭排水进水管时，可不设不间断动力供应，但应设置报警装置。

4、当提升带有较大杂质的污、废水时，不同集水池内的潜水排污泵出水管不应合并排出。

动切割布条,杂草的自动搅匀潜水排污泵

泵体安装在水边的自吸式排污泵

潜水排污泵-泵体可以潜入原料里

防腐耐磨性能良好的砂浆泵也是排污泵的一种。

工地中稀泥浆的排放。

⑦自来水厂的给水装置。

⑧养殖场污水排放及农村农田灌溉。

⑨勘探矿山及水处理设备配套。

异物。在离心泵工作之前，要检查下泵内部，由于长期使用，在离心泵的内部可能存在一些例如水中的杂草等异。

度，kg/ m3；

密封的紧定螺钉，拉出机械密封的动环部分，检查动、静环端面的贴合情况，检查O形密封圈的密封情况。

E、旋出联轴器的紧定螺钉，拉出联轴器。

F、拆下轴承端盖，拆出泵轴和轴承。

G、安装时以相反顺序进行装配即可。

螺栓有无松动，电源线及插头是否完好，电机绝缘电阻应大于2兆欧。

为防触电事故，必须安装漏电断电路器或触电保安器等相应保安措施，并要进行可靠接地

入口处的压力，液体便被连续压入叶轮中。可见，只要叶轮不断地转动，液体便会不断地被吸入和排出。

直线泵工作原理不同与其它任何泵，是采用磁悬浮原理和螺旋环流体力学结构实现流质推进，即取消轴，取消轴连接，取消轴密封结构。启动后电流转化为磁场，磁场力驱动螺旋环运转，即螺旋环提升流质前进。

4性能参数

主要有流量和扬程，此外还有轴功率、转速和必需汽蚀余量。流量是指单位时间内通过泵出口输出的液体量，一般采用体积流量；扬程是单位重量输送液体从泵入口至出口的能量增量 ，对于容积式泵，能量增量主要体现在压力能增加上，所以通常以压力增量代替扬程来表示。泵的效率不是一个独立性能参数，它可以由别的性能参数例如流量、扬程和轴功率按公式计算求得。反之，已知流量、扬程和效率，也可求出轴功率。

四种泵的性能曲线

泵的各个性能参数之间存在着一定的相互依赖变化关系，可以通过对泵进行试验，分别测得和算出参数值，并画成曲线来表示，这些曲线称为泵的特性曲线。每一台泵都有特定的特性曲线，由泵制造厂提供。通常在工厂给出的特性曲线上还标明推荐使用的性能区段，称为该泵的工作范围。

泵的实际工作点由泵的曲线与泵的装置特性曲线的交点来确定。选择和使用泵，应使泵的工作点落在工作范围内，以***运转经济性和安全。此外，同一台泵输送粘度不同的液体时，其特性曲线也会改变。通常，泵制造厂所给的特性曲线大多是指输送清洁冷水时的特性曲线。对于动力式泵，随着液体粘度增大，扬程和效率降低，轴功率增大，所以工业上有时将粘度大的液体加热使粘性变小，以提高输送效率。

的动力设备，扮演着污水的提升、输送以及药剂计量的工作，其重要性不言而喻，在一些关键环节的泵设备一旦出现问题，都会牵一发而动全身。如何***泵在水处理过程中稳定可靠的运行，发挥其“英雄泵色”，《通用机械》杂志在水行业积累的知识和影响力，以及主办四届国际风机压缩机论坛和两届泵高峰论坛的经验，与***展会品牌荷瑞会展合作，与第五届荷兰阿姆斯特丹国际水处理展中国展（第五届AQUATECH CHINA 中国）同期举办，连线用户、制造商、设计院等三方，共同泵在水行业生产实践过程中的应用。

目企业优质产品、树立品牌形象；

液体介质对密封元件的腐蚀，应力集中，软硬材料配合，冲蚀，辅助密封0形环，V形环，凹形环与液体介质不相容，变形等都会造成机械密封表面损坏失效，所以对其损坏形式要综合分析，找出根本原因，***机械密封长时间运行。

3.2、离心泵停止运转后的要求

①离心泵停止运转后应关闭泵的人口阀门，待泵冷却后再依次关闭附属系统的阀门。

②高温泵停车应按设备技术文件的规定执行，停车后应每偏20一30min盘车半圈，直到泵体温度降至50℃为止。

③低温泵停车时，当无特殊要求时，泵内应经常充满液体；吸入阀和排出阀应保持常开状态；采用双端面机械密封的低温泵，液位控制器和泵密封腔内的密封液应保持泵的灌浆压力。

④输送易结晶，易凝固，易沉淀等介质的泵，停泵后应防止堵塞，并及时用清水或其他介质冲洗泵和管道。⑤排出泵内积存的液体，防止锈蚀和冻裂。

3.3、离心泵的保管

①尚未安装好的泵在未上漆的表面应涂覆一层合适的防锈剂，用油润滑的轴承应该注满适当的油液，用脂润滑的轴承应该仅填充一种润滑脂，不要使用混合润滑脂。

②短时间泵人干净液体，冲洗，抽吸管线，排放管线，泵壳和叶轮，并排净泵壳，抽吸管线和排放管线中的冲洗液。

③排净轴承箱的油，再加注干净的油，***清洗油脂并再填充新油脂。

④把吸人口和排放口封起来，把泵贮存在干净，干燥的地方，保护电机绕组免受潮湿，用防锈液和防蚀液喷射泵壳内部。

⑤泵轴每月转动一次以免冻结，并润滑轴承。

启动

一、离心泵启动前的准备工作

a.离心泵启动前检查

润滑油的名称、型号、主要性能和加注数量是否符合技术文件的要求；

轴承润滑系统、密封系统和冷却系统是否完好，轴承的油路、水路是否畅通；

盘动泵的转子1～2转，检查转子是否有摩擦或卡住现象；

在联轴器附近或皮带防护装置等处，是否有妨碍转动的杂物；

泵、轴承座、电动机的基础地脚螺栓是否松动；

泵工作系统的阀门或附属装置均应处于泵运转时负荷最小的位置，应关闭出口调节阀；

点动泵，看其叶轮转向是否与设计转向一致，若不一致，必需使叶轮完全停止转动后，调整电动机接线后，方可再启动。

b.离心泵充水

水泵在启动以前，泵壳和吸水管内必须先充满水，这是因为有空气存在的情况下，泵吸入口真空无法形成和保持。

c.离心泵暖泵

输送高温液体的多级离心泵，如电厂的锅炉给水泵，在启动前必须先暖泵。这是因为给水泵在启动时，高温给水流过泵内，使泵体温度从常温很快升高到100～200℃，这会引起泵内外和各部件之间的温差，若没有足够长的传热时间和适当控制温升的措施，会使泵各处膨胀不均，造成泵体各部分变形、磨损、振动和轴承抱轴事故。

二、注意的事项

离心泵是一种叶片泵，依靠旋转的叶轮在旋转过程中，由于叶片和液体的相互作用，叶片将机械能传给液体，使液体的压力能增加，达到输送液体的目的。离心泵的启动要注意四点：

①离心泵在一定转速下所产生的扬程有一限定值。工作点流量和轴功率取决于与泵连接的装置系统的情况(位差、压力差和管路损失)。扬程随流量而改变。

②工作稳定，输送连续,流量和压力无脉动。

③一般无自吸能力,需要将泵先灌满液体或将管路抽成真空后才能开始工作。

④离心泵在排出管路阀门关闭状态下启动，旋涡泵和轴流泵在阀门全开状态下启动，以减少启动功率。

因为离心泵是靠叶轮离心力形成真空的吸力把水提起，所以，离心泵启动时，必须先把闸阀关闭，灌水。水位超过叶轮部位以上，排出离心泵中的空气，才可启动。启动后，叶轮周围形成真空，把水向上吸，其闸阀可自动打开，把水提起。因此，必须先闭闸阀。

振动分析

1.离心泵的转子不平衡与不对中。这个问题在离心泵的振动问题中所占比例较大，约为80%的比例。造成离心泵转子不平衡的因素：材料阻止不均匀、零件结构不合格，造成转子质量中心线与转轴中心线不重合产生偏心据形成的不平衡。校正离心泵的转子不平衡又可分为两。静平衡与动平衡：一般也称为单面平衡和双面平衡。其区别就是：单面平衡是在一个校正面进行校正平衡，而双面平衡是在两个校正面上进行校正。

　　2.安装原因：基础螺栓松脱、校调的水平度没有调整好，在离心泵工作之前，要检查一下其基础螺栓是否有松动的现象，以及离心泵的安装是否水平。这些也会造成离心泵在工作的时候发生振动的情况。

　　3.离心泵内有异物。在离心泵工作之前，要检查下泵内部，由于长期使用，在离心泵的内部可能存在一些例如水中的杂草等异。

　　4.由于长时间的使用造成离心泵内部的气蚀穿孔。

　　5.离心泵的设计方面存在不合理的情况，例如零件大小尺寸等问题。不过这种情况相对较少。离心泵在出场之前，都会在车间内部进行多次的检测工作，以***出厂离心泵的合格率。

主要性能

一、离心泵功率与效率

泵在运转过程中由于存在种种损失，使泵的实际（有效）压头和流量均较理论值为低，而输入泵的功率较理论值为高，设

H______ 泵的有效压头，即单位量液体在重力场中从泵获得的能 量，m；

Q ______ 泵的实际流量，m3/s；

ρ ______ 液体密度，kg/ m3；

水和型

水的提升对于人类生活和生产都十分重要。古代就已有各种提水器具，例如埃及的链泵(公元前17世纪)，中国的桔槔(公元前17世纪)、辘轳(公元前11世纪)和水车(公元1世纪)。比较***的还有公元前三世纪，阿基米德发明的螺旋杆，可以平稳连续地将水提至几米高处，其原理仍为现代螺杆泵所利用。

公元前200年左右，古希腊工匠克特西比乌斯发明的灭火泵是一种最原始的活塞泵，已具备典型活塞泵的主要元件，但活塞泵只是在出现了蒸汽机之后才得到迅速发展。

1840-1850年，美国沃辛顿发明泵缸和蒸汽缸对置的，蒸汽直接作用的活塞泵，标志着现代活塞泵的形成。1851-1875年，带有导叶的多级离心泵相继发明，使发展高扬程离心泵成为可能。19世纪是活塞泵发展的高潮时期，当时已用于水压机等多种机械中。然而随着需水量的剧增，从20世纪20年代起，低速的、流量受到很大限制的活塞泵逐渐被高速的离心泵和回转泵所代替。但是在高压小流量领域往复泵仍占有主要地位，尤其是隔膜泵、柱塞泵独具优点，应用日益增多。

回转型

1754年，瑞士数学家欧拉就提出了叶轮式水力机械的基本方程式，奠定了离心泵设计的理论基础，但直到19世纪末，高速电动机的发明使离心泵获得理想动力源之后，它的优越性才得以充分发挥。在英国的雷诺和德国的普夫莱德雷尔等许多学者的理论研究和实践的基础上，离心泵的效率大大提高，它的性能范围和使用领域也日益扩大，已成为现代应用***、产量的泵。

离心泵的维护

3．1、离心泵机械密封失效的分析

离心泵停机主要是由机械密封的失效造成的。失效的表现大都是泄漏，泄漏原因有以下几种：

①动静环密封面的泄漏，原因主要有：端面平面度，粗糙度未达到要求，或表面有划伤；端面间有颗粒物质，造成两端面不能同样运行；安装不到位，方式不正确。

②补偿环密封圈泄漏，原因主要有：压盖变形，预紧力不均匀；安装不正确；密封圈质量不符合标准；密封圈选型不对。

实际使用效果表明，密封元件失效最多的部位是动，静环的端面，离心泵机封动，静环端面出现龟裂是常见的失效现象，主要原因有：　①安装时密封面间隙过大，冲洗液来不及带走摩擦副产生的热量；冲洗液从密封面间隙中漏走，造成端面过热而损坏。

②液体介质汽化膨胀，使两端面受汽化膨胀力而分开，当两密封面用力贴合时，破坏润滑膜从而造成端面表面过热。

③液体介质润滑性较差，加之操作压力过载，两密封面跟踪转动不同步。例如高转速泵转速为20445r/min，密封面中心直径为7cm，泵运转后其线速度高达75 m/s，当有一个密封面滞后不能跟踪旋转，瞬时高温造成密封面损坏。

④密封冲洗液孔板或过滤网堵塞，造成水量不足，使机封失效。

另外，密封面表面滑沟，端面贴合时出现缺口导致密封元件失效，主要原因有：

①液体介质不清洁，有微小质硬的颗粒，以很高的速度滑人密封面，将端面表面划伤而失效。

②机泵传动件同轴度差，泵开启后每转一周端面被晃动摩擦一次，动环运行轨迹不同心，造成端面汽化，过热磨损。

矿山配套附机。

农村沼气池、农田灌溉。

方便，安装简单，可减少工程造价，无需建造泵房。

能够在全扬程范围内使用，而***电机过载。

浮球开关可以根据所需的水位变化，自动控制泵的启动与停止，不需专人看管。

双导轨自动安装系统，它给安装，维修带来了***的方便，人可不必为而进出污水坑。

配备全自动保护控制制箱对产品的漏电、漏水以及过载等进行了有效保护，提高了产品的安全性与可靠性。

频繁开、停，否则将影响潜水泵的使用寿命。潜水泵停止时，管路内的水产生回流，此时立即再启动则引起电泵启动时的负载过重，并承受不必要的冲击载荷;另外，潜水泵过于频繁开、停将损坏承受冲击能力较差的零部件，并带来整个电泵的损坏。

(5)停机后，在电机完全停止运转前，不能重新启动。

(6)检查电泵时必须切断电源。

(7)潜水泵工作时，不要在附近洗涤物品、游泳或放牲畜下水，以免电泵漏电时发生触电事故。[1]

词条图册线图。水泵选型需根据现场来决定，如：管路长短，管径大小，弯头多少，热水器容量，热水器类型，喷头出水量等等。特别是承压式电热水器，由于其装置特殊，须选用出水量稍大的水泵，小流量水泵难以起到效果。

效果表明，密封元件失效最多的部位是动，静环的端面，离心泵机封动，静环端面出现龟裂是常见的失效现象，主要原因有：　①安装时密封面间隙过大，冲洗液来不及带走摩擦副产生的热量；冲洗液从密封面间隙中漏走，造成端面过热而损坏。

②液体介质汽化膨胀，使两端面受汽化膨胀力而分开，当两密封面用力贴合时，破坏润滑膜从而造成端面表面过热。

③液体介质润滑性较差，加之操作压力过载，两密封面跟踪转动不同步。例如高转速泵转速为20445r/min，密封面中心直径为7cm，泵运转后其线速度高达75 m/s，当有一个密封面滞后不能跟踪旋转，瞬时高温造成密封面损坏。

④密封冲洗液孔板或过滤网堵塞，造成水量不足，使机封失效。

⑥市政工程，建筑工地中稀泥浆的排放。

⑦自来水厂的给水装置。

⑧养殖场污水排放及农村农田灌溉。

查间隙是否正确。

13）叶轮损坏

消除措施：检查叶轮，按要求进行更换。

到透平的蒸汽压力。

6）水头低于额定值。抽送液体太多

消除措施：向厂家咨询。安装节流阀，切割叶轮。

7）液体重于预计值

消除措施：检查比重和粘度。

，需再起动时，出口控制阀应稍开（不要全闭），这样既有利于自吸过程中气体从吐出口排出，又能***尖在较轻的负责下启动。

封的紧定螺钉，拉出机械密封的动环部分，检查动、静环端面的贴合情况，检查O形密封圈的密封情况。

3．3、离心泵的保管

①尚未安装好的泵在未上漆的表面应涂覆一层合适的防锈剂，用油润滑的轴承应该注满适当的油液，用脂润滑的轴承应该仅填充一种润滑脂，不要使用混合润滑脂。

②短时间泵人干净液体，冲洗，抽吸管线，排放管线，泵壳和叶轮，并排净泵壳，抽吸管线和排放管线中的冲洗液。

出口管嘴或管道。

2、消防泵运行一会儿便停机

1）吸程太高

消除措施：检查现有的净压头

2）叶轮或管线受堵

消除措施：检查有无障碍物。

3）产生空气或入口管线有泄漏

消除措施：检查入口管线有无气穴和/或空气泄漏。

4）填料函中的填料或密封磨损，使空气漏入泵壳中

消除措施：检查泵壳和入口管线是否全部注满了液体。

2）速度太低

消除措施：检查电机的接线是否正确，

强：特殊的叶轮防堵设计，确保了泵高效且无堵塞。

2、高效节能：采用***水力模型，效率比一般自吸泵高3～5%。

3：2.2-55KW；

转速：1450-2900r/min；

口径：φ25-φ300；

臂式喷头、又可将水冲到空中后，散成细小雨滴进行喷雾，是农场、苗圃、果园、菜园的良好机具。

2、适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料（介质粘度<100厘珀、含固量可达30%以下）。<>

3、可和任何型号、规格的压滤机配套使用，将浆料送给压滤机时进行压滤的最理想配套泵种。

5工作原理

无噪音直流增压泵

管添加液压油

故障原因：(2)没按季节使用液压油；

排除方法：通常适用46#液压油（或68#）无需要特别更换，冬季的北方特冷时考虑使用32#

故障原因：(3)进油管被脏物严重堵塞；

排除方法：取出管内异物

故障原因：(4)油泵主动齿轮油封损坏，空气进入液压系统；

排除方法： 更换老化的或损坏的油封、O形密封圈

故障原因：(5)油泵进、出油口接头或弯接头“O”形密封圈损坏，弯接头紧固螺 栓或进、出油管螺母未上紧，空气进入液压系统；

：(13)泵体与泵盖的两侧没有加纸垫；泵体与泵盖不垂直密封：

排除方法：旋转时吸入空气：泵体与泵盖间加入纸垫；泵体用金刚砂在平板上研磨，使泵体与泵盖垂直度误差不超过0.005mm，紧固泵体与泵盖的联结，不得有泄漏现象。

故障原因：(14)泵的主动轴与电动机联轴器不同心，有扭曲摩擦：

排除方法：调整泵与电动机联轴器的同心度，使其误差不超过0.2mm。

故障原因：(15)泵齿轮的啮合精度不够：

排除方法：对研齿轮达到齿轮啮合精度。

故障

高速转动的叶轮与液体间的摩擦以及轴承、轴封等处的机械摩擦造成的损失称为机械损失。机械效率ηM一般为0.96到0.99。

注意：

1、在离心泵的铭牌上标明的主要性能参数是以20℃清水作实验在效率条件下测得的数值。

2、了解并熟练掌握特性曲线中各曲线的含义及使用条件，注意效率区的范围（η=92%ηmax）及用途。

单动式充电液压泵能推动60吨以下单动工具作

0吨、200吨、单动式以及复动式压接工具。

当压力达到700kgf/ cm2 后引擎便会自动转为怠速状态。

可观察油缸容量，抽气通风设计。

噪音极低，是环保型汽油机液压泵。

手动操作开关可手动控制压接，采用电路板遥控，具有全自动和半自动操作功能。全自动操作只要点击按钮，可实现自动压接和泄压及复位工作。

表面损坏失效，所以对其损坏形式要综合分析，找出根本原因，***机械密封长时间运行。

3．2、离心泵停止运转后的要求

①离心泵停止运转后应关闭泵的入口阀门，待泵冷却后再依次关闭附属系统的阀门。

②高温泵停车应按设备技术文件的规定执行，停车后应每偏20一30min盘车半圈，直到泵体温度降至50℃为止。

③口和排放口封起来，把泵贮存在干净，干燥的地方，保护电机绕组免受潮湿，用防锈液和防蚀液喷射泵壳内部。

⑤泵轴每月转动一次以免冻结，并润滑轴承。

容积式

容积式泵是依靠工作元件在泵缸内作往复或回转运动，使工作容积交替地增大和缩小，以实现液体的吸入和排出。工作元件作往复运动的容积式泵称为往复泵，作回转运动的称为回转泵。前者的吸入和排出过程在同一泵缸内交替进行，并由吸入阀和排出阀加以控制；后者则是通过齿轮、螺杆、叶形转子或滑片等工作元件的旋转作用，迫使液体从吸入侧转移到排出侧。

容积式泵在一定转速或往复次数下的流量是一定的，几乎不随压力而改变；往复泵的流量和压力有较大脉动，需要采取相应的消减脉动措施；回转泵一般无脉动或只有小的脉动；具有自吸能力，泵启动后即能抽除管路中的空气吸入液体；启动泵时必须将排出管路阀门完全打开；往复泵适用于高压力和小流量；回转泵适用于中小流量和较高压力；往复泵适宜输送清洁的液体或气液混合物。总的来说，容积泵的效***于动力式泵。

动力式

靠快速旋转的叶轮对液体的作用力，将机械能传递给液体，使其动能和压力能增加，然后再通过泵缸，将大部分动能转换为压力能而实现输送。动力式泵又称叶轮式泵或叶片式泵。有些动力式泵有主叶轮和副叶轮同时使用，离心泵是最常见的动力式泵。

动力式泵在一定转速下产生的扬程有一限定值，扬程随流量而改变；工作稳定，输送连续，流量和压力无脉动；一般无自吸能力，需要将泵先灌满液体或将管路抽成真空后才能开始工作 ；适用性能范围广；适宜输送粘度很小的清洁液体。

污水型

叶轮、压水室、是污水泵的两大核心部件。叶轮的结构分为四大类：叶片式（开式、闭式）、旋流式、流道式、（包括单流道和双流道）螺旋离心式四种。其性能的优劣，也就代表泵性能的优劣，污水泵的抗堵塞性能，效率的高低，以及汽蚀性能，抗磨蚀性能主要是由叶轮和压水室两大部件来***。

隔膜泵又称控制泵，是执行器的主要类型，通过接受调制单元输出的控制信号，借助动力操作去改变流体流量。隔膜泵一般由执行机构和阀门组成。采用压缩空气为动力源，对于各种腐蚀性液体、带颗粒的液体、高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。

一、隔膜泵概述

气动隔膜泵其有四种材质：塑料、铝合金、铸铁、不锈钢。电动隔膜泵其有四种材质：塑料、铝合金、铸铁、不锈钢。隔膜泵根据不同液体介质分别采用丁腈橡胶、氯丁橡胶、氟橡胶、聚偏氟乙烯、聚四六乙烯。以满足需要。安置在各种特殊场合，用来抽送种常规泵不能抽吸的介质。

二、隔膜泵类别

隔膜泵按其所配执行机构使用的动力，可以分为气动、电动、液动三种，即以压缩空气为动力源的气动隔膜泵，以电为动力源的电动隔膜泵，以液体介质（如油等）压力为动力的电液动隔膜泵。

隔膜泵在过程控制中的作用是接受调节器或计算机的控制信号，改变被调介质的流量，使被调参数维持在所要求的范围内，从而达到生产过程的自动化。如果把自动调节系统与人工调节过程相比较，检测单元是人的眼睛，调节控制单元是人的大脑，那么执行单元—隔膜泵就是人的手和脚。要实现对工艺过程某一参数如温度、压力、流量、液位等的调节控制，都离不开隔膜泵。因此正确选择隔膜泵在过程自动化中具有重要意义。

有效功率可写成 Ne = QHρg

由电机输入离心泵的功率称为泵的轴功率，以N表示。有效功率与轴功率之比定义为泵的总效率η，即

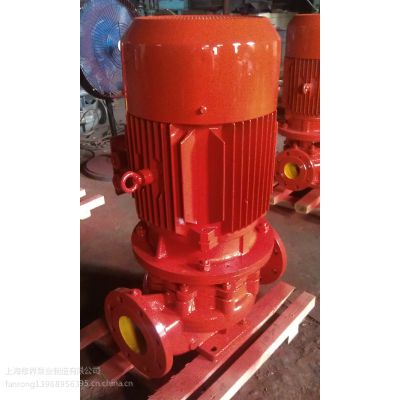

η=Ne/Na 工程用消防泵,额定压力为0.78MPa,额定流量为20L/s,其型号为XB7.8/20

b 高低压车用消防泵,高压额定压力为4.0MPa,低压额定压力为1.0MPa,高压额定流量为6L/s,低压额定流量为40L/s,其型号为CB40 10/6 40

c 供水用途的,由柴油机驱动,额定压力为0.85MPa,额定流量为30L/s的深井消防泵组,其型号为XBC8.5/30GJ

d 汽油机驱动,额定压力为0.80MPa,额定流量为10L/s的手抬机动消防泵组,其型号为JBQ8.0/10

中华人民共和国***GB 6245-2006 消防泵 Fire pumps

通常消防泵在检修过程中，消防泵故障的诊断是一个关键的环节， 以下给出几种常见故障及消除措施，供大家有的放矢地进行消防泵故障的诊体提供，供给液体不足或压力不足

1）泵没有注水或没有适当排气

消除措施：检查泵壳和入口管线是否全部注满了液体。

2）速度太低

消除措施：检查电机的接线是否正确，电压是否正常或者透平的蒸汽压力是否正常。

3）系统水头太高

消除措施：检查系统的水头（特别是磨擦损失）。

4）吸程太高

消除措施：检查现有的净压头

5）叶轮或管线受堵

消除措施：检查有无障碍物。

6）转动方向不对

消除措施：检查转动方向。

7）产生空气或入口管线有泄漏

消除措施：检查入口管线有无气穴和/或空气泄漏。

8）填料函中的填料或密封磨损，使空气漏入泵壳中

消除措施：检查填料或密封并按需要更换，检查润滑是否正常。

9）抽送热的或挥发性液体时吸入水头不足

消除措施：增大吸入水头，向厂家咨询。

10）底阀太小

消除措施：安装正确尺寸的底阀。

11）底阀或入口管浸没深度不够

消除措施：向厂家咨询正确的浸没深度。用挡板消除涡流。

12）叶轮间隙太大

消除措施：检查间隙是否正确。

13）叶轮损坏

消除措施：检查叶轮，按要求进行更换。

14）叶轮直径太小

消除措施：向厂家咨询正确的叶轮直径。

15）压力表位置不正确

消除措施：检查位置是否正确，检查出口管嘴或管道。

2、消防泵运行一会儿便停机

1）吸程太高

消除措施：检查现有的净压头

2）叶轮或管线受堵

消除措施：检查有无障碍物。

3）产生空气或入口管线有泄漏

消除措施：检查入口管线有无气穴和/或空气泄漏。

4）填料函中的填料或密封磨损，使空气漏入泵壳中

消除措施：检查填料或密封并按需要更换。检查润滑是否正常。

5）抽送热的或挥发性液体时吸入水头不足

消除措施：增大吸入水头，向厂家咨询。

6）底阀或入口管浸没深度不够

消除措施：向厂家咨询正确的浸没深度，用挡板消除涡流。

7）水泵壳密封垫损坏

消除措施：检查密封垫的情况并按要求进行更换。

3、消防泵功率消耗太大

1）转动方向不对

消除措施：检查转动方向。

2）叶轮损坏

消除措施：检查叶轮，按要求进行更换。

3）转动部件咬死

消除措施：检查内部磨损部件的间隙是否正常。

4）轴弯曲

消除措施：校直轴或按要求进行更换。

5）速度太高

消除措施：检查电机的绕组电压或输送到透平的蒸汽压力。

6）水头低于额定值。抽送液体太多

消除措施：向厂家咨询。安装节流阀，切割叶轮。

7）液体重于预计值

消除措施：检查比重和粘度。
