我国城镇污水处理设施建设和运营工作取得了巨大成就。到截至2010年年底，全国已建成投运城镇污水处理厂2832座，处理能力125亿立方米/日，分别比2005年增加了210%和108%。***的设市城市和60%以上的县城建成投运了污水处理厂，16个省（直辖市、自治区）实现了县县建有污水处理厂，全国城市污水处理率达到774%，比2005年提高25个***点，污水处理能力超额完成“十一五”规划确定的105亿立方米/日的目标。

2011年底前发布的《全国城镇污水处理及再生利用设施建设规划（2011～2015）》上报稿中显示，“十二五”末全国重点城市、地级城市、县级城市、县城、建制镇的污水处理率分别达90%、85%、75%、70%、30%，而整个“十二五”期间，污水处理设施及污水处理管网投资分别达到660亿和2500亿。

泵作为水处理过程中的动力设备，扮演着污水的提升、输送以及药剂计量的工作，其重要性不言而喻，在一些关键环节的泵设备一旦出现问题，都会牵一发而动全身。如何***泵在水处理过程中稳定可靠的运行，发挥其“英雄泵色”，《通用机械》杂志在水行业积累的知识和影响力，以及主办四届国际风机压缩机论坛和两届泵高峰论坛的经验，与***展会品牌荷瑞会展合作，与第五届荷兰阿姆斯特丹国际水处理展中国展（第五届AQUATECH CHINA 中国）同期举办，连线用户、制造商、设计院等三方，共同泵在水行业生产实践过程中的应用。

目的

1、依靠***技术、工艺、材料及科学管理方式，提高泵的稳定性和可靠性；

2、为用户和制造业搭建即时沟通平台；

3、通过技术交流与合作，寻找技术、管理方面的差距，以促进技术进步；

4、推广企业优质产品、树立品牌形象；

四种泵的性能曲线

泵的各个性能参数之间存在着一定的相互依赖变化关系，可以通过对泵进行试验，分别测得和算出参数值，并画成曲线来表示，这些曲线称为泵的特性曲线。每一台泵都有特定的特性曲线，由泵制造厂提供。通常在工厂给出的特性曲线上还标明推荐使用的性能区段，称为该泵的工作范围。

泵的实际工作点由泵的曲线与泵的装置特性曲线的交点来确定。选择和使用泵，应使泵的工作点落在工作范围内，以***运转经济性和安全。此外，同一台泵输送粘度不同的液体时，其特性曲线也会改变。通常，泵制造厂所给的特性曲线大多是指输送清洁冷水时的特性曲线。对于动力式泵，随着液体粘度增大，扬程和效率降低，轴功率增大，所以工业上有时将粘度大的液体加热使粘性变小，以提高输送效率。

5高峰论坛

泵叶轮安装在泵壳内，并紧固在泵轴3上，泵轴由电机直接带动。泵壳中央有一液体吸入4与吸入管5连接。液体经底阀6和吸入管进入泵内。泵壳上的液体排出口8与排出管9连接。

在泵启动前，泵壳内灌满被输送的液体；启动后，叶轮由轴带动高速转动，叶片间的液体也必须随着转动。在离心力的作用下，液体从叶轮中心被抛向外缘并获得能量，以高速离开叶轮外缘进入蜗形泵壳。在蜗壳中，液体由于流道的逐渐扩大而减速，又将部分动能转变为静压能，***以较高的压力流入排出管道，送至需要场所。液体由叶轮中心流向外缘时，在叶轮中心形成了一定的真空，由于贮槽液面上方的压力大于泵入口处的压力，液体便被连续压入叶轮中。可见，只要叶轮不断地转动，液体便会不断地被吸入和排出。

直线泵工作原理不同与其它任何泵，是采用磁悬浮原理和螺旋环流体力学结构实现流质推进，即取消轴，取消轴连接，取消轴密封结构。启动后电流转化为磁场，磁场力驱动螺旋环运转，即螺旋环提升流质前进。

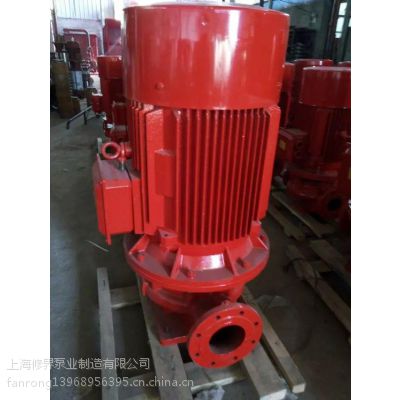

该系列泵组为立式、卧式、分体式消防泵，结构十分紧凑，占地面积小，机械密封可靠，泵内部结构合理，过流部件选用不锈钢和铝合金制造，可靠性很高，使用寿命长，运转平稳，噪音小，免维护，终身保修。

BHYQ系列消防泵组（也可在地面上使用）它既保持了BHY、BHYL系列消防泵的优点，又在他的基础上体现了新型水泵的创造力。该泵无泄漏、无噪音、无振动、无维护、无保养、环保，节约泵房面积，安装简便是消防设备中的***。

BHYQ系列消防泵组电动机置于不锈钢管内(可根据用户要求可有可无)无需专业泵房，设备安装可根据用户要求或竖或卧，可任意放置在室外，无需遮风挡雨，甚至可置于条件恶劣的水沟、水池或挂在墙壁上和屋檐下。外观看起来设备只是一套管组而已。

BHYQ系列消防泵组匹配水泵是当前进、***的冲水式电机，电机内部由清水润滑，内外水冷却，电机及水泵无水封，从而到达了无泄漏的标准，寿命可达普通水泵的5-6倍以上，减少维修的烦恼。

BHYQ系列消防泵组采用***防振喝消音安置，整套设备运行平稳，噪音在30分贝左右，功能接口可根据用户需要减增。

BHYQ系列消防泵组是一种***，无泄漏的管中泵，其依靠水的流速对电机进行散热和冷却，点击运行异常平静，从根本上解决了电机噪音的问题。本设备节能和防潮都有着传统水泵不可比拟的优势，本设备新型包括套管，套管内密闭设置有电机，电机由固定支架固定，进水管法兰与供水管法兰连接出水口法兰与出水管法兰下部连接，套管顶部设置排气阀，电缆由设于套管顶部的电缆引出口引出。

该系列泵组的驱动电机为普通电机，不需变速，这标志着我国消防泵技术的重大突破，将会带来***的社会效益和经济效益。该系列泵出口可调整出口方向0°90° 180°270°。

2，用途

XBD系列消防泵组主要用于公益及民用建筑固定消防系列（消火栓灭火系统，自动喷淋灭火系统和水喷雾灭火系统）另外也可用于消防和生活，生产公用的给水系统及建筑、市政、工矿、锅炉给水等场合。

占泵总产量一半以上。

在船舶制造工业中，每艘远洋轮上所用的泵一般在百台以上，其类型也是各式各样的。其它如城市的给排水、蒸汽机车的用水、机床中的润滑和冷却、纺织工业中输送漂液和染料、造纸工业中输送纸浆，以及食品工业中输送牛奶和糖类食品等，都需要有大量的泵。

保养注意

泵是用两个齿轮互相咬合转动来工作，对介质要求不高。泵在泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。泵在运转时主动齿轮带动被动齿轮旋转，齿轮进入啮合时液体被挤出，形成高压液体并经泵排出口排出泵外。

1、经常加脂，电动油桶泵为高速运转，润滑脂易于挥发，故必须使轴承处的润滑能保持清洁，并注意添换。

2、成纤维、注意保存电动抽油泵应放于干燥，清洁和没有腐蚀性气体的环境中。

3、泵注意绝缘电阻，长期搁置不用的或在潮湿环境中使用的电动抽液泵，使用前必须用500伏兆欧表测量绕组的绝缘电阻。如绕组与电机壳间绝缘电阻小于7兆欧时，必须对绕组进行干燥处理。

4、泵经常检查维修，电动油桶泵应经常检查，维修，须检查电源线：内接线，插头，开关是否良好，绝缘电阻是否正常，刷尾座是事松动，换向器与电刷接触良好，电枢绕级扩定子绕组是否是有适中断路现象，轴承及转动零件是否的损坏等等。

5、保存好每零件和调换相同零件，在拆检泵时，应保存好每个零件，要特别注意隔爆零件的隔爆面不能使其损伤拉毛包括绝缘衬垫及套管，如有损坏，必须调换上新的相同零件，不得采用低于原材料性能的代用材料或原有规格不符的零件，装配时应将所有零件按原先位置装好，不能遗漏。

10效率提高方法

编辑

在水泵工作过程中，泵内流动的水受到其与流道和泵叶轮表面的摩擦以及水本身粘度的影响，泵所消耗的能量主要用于抵抗水表面的流动摩擦力及涡流阻力。水在流动过程中所消耗的能量(水头损失)就是用来克服内摩擦力和水与设备界面的摩擦力。如果泵、叶轮表面光滑(这种表面称为水力光滑表面)表面阻力较小，消耗能量就小。在水泵过流面和叶轮上喷涂高分子材料，使其表面形成水力光滑表面，超光滑表面涂层表面光洁度是经过抛光后不锈钢的20倍，这种极光滑的表面减少了泵内流体的分层，从而减少泵内部紊流，降低了泵内的容积损失和水力损失，降低了电耗，达到降低水流阻力损失的目的，从而提高水泵的水力效率，同时在一定程度上也可提高机械效率和容积效率。涂层分子结构的致密性，能隔绝空气、水等介质和水泵叶轮母材的接触，程度减少电化学腐蚀及锈蚀。另外，高分子复合材料本质是高分子聚合物，具有抗化学腐蚀性，可以提高泵的抗腐蚀性，能大大增强泵抵抗冲蚀和抗腐蚀能力。由于具备良好的耐磨及抗冲击性能，因此当细微的固体颗粒介质与泵进行接触和冲击时，可以起到很好的抗磨和缓冲作用。

建议工业企业应用该复合涂层来应对并延长泵的使用周期，实现泵效的长期有效，同时避免因频繁的更换所带来的生产、成本、劳动力等诸多影响。水泵的节能降耗，应在理论与实践相结合的条件下不断探索，大胆引用新技术，寻找更合理、经济的节能措施。高分子复合材料，操作简单方便，对施工环境要求不高，可广泛推广应用。此类材料表面光滑程度比抛光的不锈钢表面还要强，而且具有疏水性、防水藻的粘附性。完成后，使设备表面，形成水力光滑面，从而提高水泵的运行效率，节能***。同时也能对水泵内表面进行防腐保护，有节能、防腐的双重功效。对水泵的使用、维修、保养对节能降耗、***将起到十分关键的作用。

11布置方式要求

编辑

泵的布置方式及要求

　　在技术上都是有着一定的要求及技术指标:

　　一、泵的布置要求

　　（1）对于露天或半露天布置的泵，一般使泵与原动机的轴线和管廊轴线垂直。

　　（2）对于室内布置的泵，当其输送液体温度高于自然点或输送液体为液体烃时，应与其它泵分别布置杂各自的房间内，并用防火墙隔开。

　　泵布置在室内时，一般不考虑 机动检修车辆的通行要求。

　　泵端或泵侧与墙之间净距不宜小于1.2～1.5m，两排泵之间净距不应小于2m。蒸汽往复泵的动力侧和泵侧应留有抽出活塞和拉杆的位置。

　　立式泵布置在管廊下方或框架下方时，其上方应留出泵体安装和检修所需的空间。

　　各种离心泵维修检查所需空间。管道布置时，泵的两侧至少要留出一侧做维修用。

　　其它型式泵的维修检查所需空间。

　　二、泵的布置方式

　　（1）露天布置一般将泵集中布置在管廊下方或侧面，也可以布置杂被抽吸设备附近，主要优点是通风良好，操作和维修方便。若泵布置杂管廊下方时，泵出口中心线应对齐，距管廊柱中心线0.6m。

　　（2）半露天布置半露天布置的泵适用于多雨地区，一般在管廊下方布置泵，在管道上部设顶棚。或将泵布置在框架的下层地面上，以框架平台做为顶棚。根据泵的布置要求，将泵布置成单排、双排或多排。

　　（3）室内布置室内布置的泵适用于寒冷或多风沙地区，以及工艺有特殊要求的场合。

主要有流量和扬程，此外还有轴功率、转速和必需汽蚀裕量。流量是指单位时间内通过泵出口输出的液体量，一般采用体积流量；扬程是单位重量输送液体从泵入口至出口的能量增量 ，对于容积式泵，能量增量主要体现在压力能增加上，所以通常以压力增量代替扬程来表示。泵的效率不是一个独立性能参数，它可以由别的性能参数例如流量、扬程和轴功率按公式计算求得。反之，已知流量、扬程和效率，也可求出轴功率。泵的各个性能参数之间存在着一定的相互依赖变化关系，可以通过对泵进行试验，分别测得和算出参数值，并画成曲线来表示，这些曲线称为泵的特性曲线。每一台泵都有特定的特性曲线，由泵制造厂提供。通常在工厂给出的特性曲线上还标明推荐使用的性能区段，称为该泵的工作范围。

四种泵的性能曲线图册

  　　泵的实际工作点由泵的曲线与泵的装置特性曲线的交点来确定。选择和使用泵，应使泵的工作点落在工作范围内，以***运转经济性和安全。此外，同一台泵输送粘度不同的液体时，其特性曲线也会改变。通常，泵制造厂所给的特性曲线大多是指输送清洁冷水时的特性曲线。对于动力式泵，随着液体粘度增大，扬程和效率降低，轴功率增大，所以在工业上有时将粘度大的液体加热使粘性变小，以提高输送效率。

选择参数应用/泵

流量

单位时间内通过泵排出管排出的流体量称为泵的流量，泵的流量是制造厂实际测定的。流量可分为质量流量和体积流量两种：质量流量是指单位时间内所通过的流体的质量，单位kg/s,t/h等。体积流量是指单位时间内所通过的流体体积，单位:L/min, m3/h等。

扬程

泵的扬程是指单位重量液体通过泵做功以后其能量的增加值，单位：m液柱。

H=h表+h真空+(V2出-V2进)/2g

式中：h表——出水扬程，m液柱;

h真空——进水扬程，m液柱;

V2出、V2进——出口、进口的平均流速，m/s;

g——重力加速度，9.8m/s2。

效率

泵的有效功率与轴功率之比称之为泵的效率，常用***比表示，

即:η=(N有/轴)****

泵的效率有什么意义/泵

泵的效率的高低说明泵性能的好坏及动力利用的多少，是泵的一项主要技术经济指标，泵的效率又称泵的总效率，是泵的机械效率、容积效率及水力效率三者的乘积。

η=η机*η容*η水力

一般离心泵的效率在0.60-0.80之间。

特点/泵

 动力式泵和容积式泵除了原理上有所不同以外，在工作特性和应用上也有较大的差异。

1.动力式泵的主要特点是：

①一定的泵在一定转速下所产生的扬程有一限定值。工作点流量和轴功率取决于与泵连接的装置系统的情况(位差、压力差和管路损失)。扬程随流量而改变（图2）。

②工作稳定，输送连续，流量和压力无脉动。

③一般无自吸能力，需要将泵先灌满液体或将管路抽成真空后才能开始工作。

④离心泵在排出管路阀门关闭状态下启动，旋涡泵和轴流泵在阀门全开状态下启动，以减少启动功率。

⑤离心泵适合于用高速电动机和汽轮机等直接驱动，结构简单，制造成本低，维修方便。

⑥适用性能范围广，离心泵的流量可以从几到几十万米3/时，扬程可以从数米到数千米；轴流泵一般适用于大流量和低扬程（20米以下）。离心泵和轴流泵的效率一般在80％以下，高的可达90％。

⑦适宜输送粘度很小的清洁液体（例如清水），特殊设计的泵可输送泥浆、污水等或水输固体物。动力式泵主要用于给水、排水、灌溉、流程液体输送、电站蓄能、液压传动和船舶喷射推进等。

2.容积式泵的主要特点是：

①一定的泵在一定转速或往复次数下的流量是一定的，几乎不随压力而变。工作点压力和轴功率取决于与泵连接的装置系统的情况，因此当泵在排出管路不通（相当于系统阻力***大）的情况下运转时，其压力和轴功率会增大到使泵或原动机破坏，所以必须设置安全阀来保护泵（蒸汽直接作用或压缩空气驱动的泵例外）。

②往复泵的流量和压力有较大脉动，需要采取相应的消减脉动措施；回转泵一般无脉动或只有小的脉动。

③具有自吸能力，泵启动后即能抽除管路中的空气吸入液体。

④启动泵时必须将排出管路阀门完全打开。

⑤往复泵是低速机械，尺寸大，制造和安装费用也大；回转泵转速较高，可达3000转／分。

⑥往复泵适用于高压力(有高达350兆帕的)和小流量（100米3／时以下）；回转泵适用于中小流量（400米3／时以下）和较高压力（35兆帕以下）。总的来说，容积泵的效***于动力式泵，而且效率曲线的高效区较宽。往复泵的效率一般为70～85％，高的可达90％以上。

⑦往复泵适宜输送清洁的液体或气液混合物，有的泵如隔膜泵可输送泥浆、污水等，主要用于给水、提供高压液源和计量输送等。回转泵适宜输送有润滑性的清洁的液体和液气混合物，特别是粘度大的液体，主要用于油品、食品液体的输送和液压传动方面。

选择和使用/泵

了解泵选型原则

1）使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。

2）必须满足介质特性的要求。

3）机械方面可靠性高、噪声低、振动小。

4）经济上要综合考虑到设备费、运转费、维修费和管理费的总成本***。

5）离心泵具有转速高、体积小、重量轻、效***、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。

基本依据

1）流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。如设计院工艺设计中能算出泵正常、最小、三种流量。选择泵时，以流量为依据，兼顾正常流量，在没有流量时，通常可取正常流量的1.1倍作为流量。

QDL不锈钢立式多级管道泵

QDL不锈钢立式多级管道泵图册

2）装置系统所需的扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。

3）液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c密度d，粘度u，介质中固体颗粒直径和气体的含量等。

4）装置系统的管路布置条件指的是送液高度送液距离送液走向，吸如侧***液面，排出侧液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系梳扬程计算和汽蚀余量的校核。

5）操作条件的内容很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS（）、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。

具体操作

1）根据装置的布置、地形条件、水位条件、运转条件，确定选择卧式、立式和其它型式(管道式、潜水式、液下式、无堵塞式、自吸式、齿轮式等)的泵。

2）根据液体介质性质，确定清水泵，热水泵还是油泵、化工泵或耐腐蚀泵或杂质泵，或者采用无堵塞泵。安装在爆炸区域的泵，应根据爆炸区域等级，采用相应的防爆电动机。

3）根据流量大小，确定选单吸泵还是双吸泵；根据扬程高低，选单级泵还是多级泵，高转速泵还是低转速泵(空调泵)、多级泵效率比单级泵低，如选单级泵和多级泵同样都能用时，首先选用单级泵。

应用范围/泵

（图）空气源热泵

空气源热泵图册

1）泵在工业流体处理和日常生活中主要用于水、气、油、酸碱液、乳化液、悬乳液和液态单质、金属等流体，也可用于液、气混合物及含悬浮固体物的液体的运送。

2）农业生产上，泵是最主要的排灌机械。

3）石油钻探开采中压裂泵和泥浆泵是重要的设备，化工生产中，泵除了输送原料流体介质和提供化学反应的压力流量以外，在化工和石油生产装置中还用来调节温度。

4）电力部门，热电厂、核电站使用锅炉给水泵、冷凝水泵、循环水泵和灰渣泵、主泵、多级泵等。

5）船舶制造工业中，船舶所用的泵的类型和数量也是多种多样的。

6）城市的给排水、蒸汽机车的用水、机床中的润滑和冷却、纺织工业中输送漂液和染料、造纸工业中输送纸浆，以及食品工业中输送牛奶和糖类食品等，都使用大量的泵。

维护管理/泵

泵要分为电与机两个方面，对于机的方面，主要把以前的维护记录调出来比对一下就知道了。 其次就是电的方面了 ，要了解每台泵电机的功率，对他的控制系统有一定的了解。

中国相关/泵

中国泵行业是在新中国成立以后发展起来的，特别是改革开放以来，泵行业得到了快速发展。除少数的特殊泵类产品外，现有的产品品种和数量基本能满足国民经济各部门的需要。

泵行业主要产品有各类离心泵、混流泵、轴流泵、旋涡泵、回转式容积泵、往复式容积泵和水环真空泵等。在这些泵类产品中，按台数计算，离心泵约占70%，回转式容积泵和往复式容积泵约占18%。随着各行业尤其是流程工业的快速发展，中国的泵行业也经历了高速的发展。同时，水处理行业、石化行业、石油天然气行业、电力行业继续保持较高的景气度。[1]

泵保护技术发展趋势/泵 编辑

　　泵是企业不可缺少的重要设备之一，受工作条件影响，经常出现腐蚀、气蚀、冲刷、磨损等现象，导致设备失效。企业只能投入大量的资金购入新泵，而报费大量的部件，造成资金的大量浪费。 国内的泵的设计和制造基本上还是遵守“金属”思想，即采用不锈钢、碳钢材料作为主要的泵体材料，面对高腐蚀、强冲刷的环境，就需要高镍合金，甚至采用钛、锆、钽等优良的耐腐蚀材料，这些稀有金属材料价格昂贵且价格浮动大，并且制造成本高和制造工艺复杂等原因造成此类泵的价格昂贵，一般几万到几百万不等，也就造成了此类泵的采购成本高。伴随着国际***泵体研究的发展和新材质泵体的应用，国内科研机构借鉴西方发达国家对泵体研究的发展思路，国内少数企业机构开始研制无机非金属材料如陶瓷、玻璃钢、石墨和碳素制品以及合成有机高分子材料如塑料、玻璃纤维或碳纤维增强的工程塑料等。这些国内的泵类的发展趋势迎合了国际趋势，并且很快在国内取得了良好的使用效果。

　　世界***的美国福世蓝抗腐蚀、气蚀及耐磨技术，材料自身所具备的优越性能外，与金属相比较，金属的耐磨靠的是硬度，是常量。而材料性能本身是变量，由于它的特殊分子结构赋予的高弹性，适应交替变形和温度的变化等性能，确保材料的吸震性、耐磨性的提高。其高密度的分子量及光滑表面，不但提高抗气蚀的能力，还可以提高泵效 6-7%。而材料自身具有的抗腐蚀性，更好的弥补了金属被弱酸腐蚀的弱点，避免金属被腐蚀后磨损再腐蚀再磨损的恶性循环，从而提升设备的使用寿命。即使经过长时间使用后出现了泵体腐蚀、侵蚀、气蚀后，仍然可以应用高分子复合材料修复继续使用，使其继续像新泵一样使用，实现良性循环，避免了重复性采购新泵带来的采购成本压力。

泵端或泵侧与墙之间净距不宜小于1.2～1.5m，两排泵之间净距不应小于2m。蒸汽往复泵的动力侧和泵侧应留有抽出活塞和拉杆的位置。

　　立式泵布置在管廊下方或框架下方时，其上方应留出泵体安装和检修所需的空间。

　　各种离心泵维修检查所需空间。管道布置时，泵的两侧至少要留出一侧做维修用。

　　其它型式泵的维修检查所需空间。

泵的布置方式

　　（1）露天布置一般将泵集中布置在管廊下方或侧面，也可以布置杂被抽吸设备附近，主要优点是通风良好，操作和维修方便。若泵布置杂管廊下方时，泵出口中心线应对齐，距管廊柱中心线0.6m。

　　（2）半露天布置半露天布置的泵适用于多雨地区，一般在管廊下方布置泵，在管道上部设顶棚。或将泵布置在框架的下层地面上，以框架平台做为顶棚。根据泵的布置要求，将泵布置成单排、双排或多排。

　　（3）室内布置室内布置的泵适用于寒冷或多风沙地区，以及工艺有特殊要求的场合离心泵

1、离心泵的工作原理

水泵开动前，先将泵和进水管灌满水，水泵运转后，在叶轮高速旋转而产生的离心力的作用下，叶轮流道里的水被甩向四周，压入蜗壳，叶轮入口形成真空，水池的水在外界大气压力下沿吸水管被吸入补充了这个空间。继而吸入的水又被叶轮甩出经蜗壳而进入出水管。由此可见，若离心泵叶轮不断旋转，则可连续吸水、压水，水便可源源不断地从低处扬到高处或远方。综上所述，离心泵是由于在叶轮的高速旋转所产生的离心力的作用下，将水提向高处的，故称离心泵。

2、离心泵的一般特点

（1）水沿离心泵的流经方向是沿叶轮的轴向吸入，垂直于轴向流出，即进出水流方向互成90°。

（2）由于离心泵靠叶轮进口形成真空吸水，因此在起动前必须向泵内和吸水管内灌注引水，或用真空泵抽气，以排出空气形成真空，而且泵壳和吸水管路必须严格密封，不得漏气，否则形不成真空，也就吸不上水来。

（3）由于叶轮进口不可能形成真空，因此离心泵吸水高度不能超过10米，加上水流经吸水管路带来的沿程损失，实际允许安装高度（水泵轴线距吸入水面的高度）远小于10米。如安装过高，则不吸水；此外，由于山区比平原大气压力低，因此同一台水泵在山区，特别是在高山区安装时，其安装高度应降低，否则也不能吸上水来。

轴流泵

轴流泵的工作原理及特点

1、轴流泵的工作原理

轴流泵与离心泵的工作原理不同，它主要是利用叶轮的高速旋转所产生的推力提水。轴流泵叶片旋转时对水所产生的升力，可把水从下方推到上方。

轴流泵的叶片一般浸没在被吸水源的水池中。由于叶轮高速旋转，在叶片产生的升力作用下，连续不断的将水向上推压，使水沿出水管流出。叶轮不断的旋转，水也就被连续压送到高处。

2、轴流泵的一般特点

（1）水在轴流泵的流经方向是沿叶轮的轴向吸入、轴向流出，因此称轴流泵。

（2）扬程低（1～13米）、流量大、效益高，适于平原、湖区、河区排灌。

（3）起动前不需灌水，操作简单。

混流泵

1、混流泵的工作原理

由于混流泵的叶轮形状介于离心泵叶轮和轴流泵叶轮之间，因此，混流泵的工作原理既有离心力又有升力，靠两者的综合作用，水则以与轴组成一定角度流出叶轮，通过蜗壳室和管路把水提向高处。

2、混流泵的一般特点

（1）混流泵与离心泵相比，扬程较低，流量较大，与轴流泵相比，扬程较高，流量较低。适用于平原、湖区排灌。

（2）水沿混流泵的流经方向与叶轮轴成一定角度而吸入和流出的，故又称斜流泵。

常用的农用泵

离心泵

离心泵型号、品种规格及其变型产品在农用泵中是最多的。根据水流入叶轮的方式、叶轮多少、泵身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。

1、单级单吸离心泵

老的泵型号有BA、B型单级单吸离心泵，80年代，国根据***和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。

单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。

IQ型单级单吸离心泵（又称轻小型离心泵）是针对国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。

（1）性能范围 泵口径50～200毫米，流量12.5～400立方米/时，扬程8～125米，配套动力有柴油机直联、皮带传动，电动机直联，功率1.1～110千瓦，转速1450～2900转/分。

（2）结构型式 轻小型离心泵为轴向吸入单级单吸悬架式离心泵，泵体后开门，出口位于中心向上，后盖为压嵌式，轴承体与泵体直接联结，泵脚位于泵体下方，轴承用黄油润滑，轴封分为软填料、机械密封、橡胶油封三种。叶轮均为闭式，传动分为联轴器传动和皮带传动两种。泵叶轮转向：从泵进口方向看，叶轮转向为顺时针，当泵与柴油机直联传动时，为逆时针。泵出口可装置手动泵，可去掉底阀，减少水力损失，并能使泵自吸。

2、单级双吸离心泵

它是从叶轮两面进水的单级双吸离心泵，因泵盖和泵体是采用水平接缝进行装配的，又称为水平中开式离心泵。与单级单吸离心泵相比，效***、流量大、扬程较高。但体积大，比较笨重，一般用于固定作业。适用于丘陵、高原中等面积的灌区，也适用于工厂、矿山、城市给排水等方面。

单级双吸离心泵有S型、Sh型、SA型、SLA型几种型号，S型与Sh型的区别是，从驱动端看，S型泵为顺时针方向旋转，Sh型为逆时针方向旋转。SLA型为立式单级双吸离心泵。

S型泵性能范围流量160～18000立方米/时，扬程12～125米，进水口直径150～1400毫米，转速2950、1450、970、730、585、485、360转/分。

（1）D型泵性能范围 流量6.3～720立方米/时，扬程16～600米，进水口径：50、75、100、125、150、200毫米，其中50～125毫米泵型为高转速2950转/分，150～200毫米泵型转速为1480转/分。

（2）结构型式 D型多级离心泵为卧式多级（2～12级），叶轮为单吸，泵体为分段式。当首级叶轮为双吸时，用DS表示，当同时规定有两种转速时，低速用DA表示，用于锅炉给水的多级离心泵，用DG表示。

3、自吸离心泵

自吸泵是靠泵自身的特殊结构而产生自吸作用的单级单吸离心泵，称为自吸离心泵。和普通离心泵相比，在泵体结构上有***差别：一是泵进口位置提高，有时还装上吸入阀；二是在出水侧设置了一个气水分离室。

泵外自吸泵，是在泵外加有自吸装置，如带有旋涡泵、水环真空泵、射流泵以及手动泵等。

自吸泵与普通离心泵相比，具有结构紧凑、使用操作简单，不但省去了起动前灌大量引水的麻烦，也省去了进水管低阀，减少了进水阻力，增加泵的出水量，但与同规格的普通离心泵的效率相比要低3%～5%。自吸泵较多的是应用在轻小型喷灌机组和管道灌机组上。

潜水电泵

磁悬浮潜水电泵它实现了世界潜水电泵领域重大突破,有效解决了传统潜水电泵的种种弊端：如转换效率偏低、耗电过高、扬程受限、轴承易损、检修频繁等。广泛应用于工矿企业的供排水、农田灌溉及高原、山区供水等领域。

磁悬浮潜水电泵它以***的***技术改变了潜水电泵的制造工艺,转换效率达到令人***的新水平，创造了巨大节能降耗效益。

磁悬浮潜水电泵解决了制约世界潜水电泵领域发展的轴向力问题，潜水电泵的扬程有了突破性提高，填补了超高扬程(单机扬程设计到上千米)和超大流量(高承载)潜水电泵的市场空白；扬程、流量曲线趋于平缓。其转换效率、单机扬程均居地位。

磁悬浮潜水电泵是***潜水电泵，它实现了立轴磁悬浮(在不同工况下保持高效率)、不磨损，使用时间及检修周期延长数倍，省去频繁的定期检修工作，可连续运转数万小时，节省维修、检修费用。

磁悬浮潜水电泵通过了试验室、山东省泵类产品质量检测中心检测。试验***，磁悬浮潜水电泵的转换效率超过传统潜水电泵，用户使用情况结合实验数据及领域内对比，进一步证明其高效节能、转换效率、单机扬程及高承载、超大流量、***修、长寿命等特点!

潜水排污泵

采用高分子复合材料

在水泵工作过程中，泵内流动的水受到其与流道和泵叶轮表面的摩擦以及水身粘度的影响，泵所消耗的能量主要用于抵抗水表面的流动摩擦力及涡流阻力。水在流动过程中所消耗的能量(水头损失)就是用来克服内摩擦力和水与设备界面的摩擦力。如果泵、叶轮表面光滑(这种表面称为水力光滑表面)表面阻力较小。消耗能量就小，在水泵过流面和叶轮上喷涂高分子复合材料，使其表面形成水力光滑表面，超光滑表面涂层表面光洁度是经过抛光后不锈钢的20倍，这种极光滑的表面减少了泵内流体的分层，从而减少泵内部紊流，降低了泵内的容积损失和水力损失，降低了电耗。达到降低水流阻力损失的目的，从而提高水泵的水力效率，同时在一定程度上也可提高机械效率和容积效率。涂层分子结构的致密性，能隔绝空气、水等介质和水泵叶轮母材的接触，程度减少电化学腐蚀及锈蚀。另外，高分子复合材料质是高分子聚合物，具有抗化学腐蚀性，可以提高泵的抗腐蚀性，能大大增强泵抵抗冲蚀和抗腐蚀能力。

实际应用

在造船、石油开采、载重机等方面广泛应用。2008年船舶产量达到15000吨，载重吨数量占世界市场的21%，到2015年将成为世界***造船大国。为了***船的正常航行或系泊，满足船员和旅客的生活需要，每条船都要配有一定数量的、能起相应作用的船用泵，船用泵是重要的辅机之一。据不完全统计，在各种船舶辅助机械设备中，各种类型和不同用途的船用泵的总数量，约占船舶机械设备总量的20%-30%，船用泵的价格在船舶设备费用中所占的比重也比较大。在总的造价中，船用泵约占船设备费用的4%-8%，一般情况下，一条中型以上船舶的船用泵采购可达1000万元以上。说到重点用泵市场，不可不说我国已经完工的"西气东输"工程,"西气东输"工程中同样需要泵类产品。同时国家还要修建其它的输送天然气管线，在这些工程中也都需要大量的泵类产品。
