立式泵布置在管廊下方或框架下方时，其上方应留出泵体安装和检修所需的空间。

　　各种离心泵维修检查所需空间。管道布置时，泵的两侧至少要留出一侧做维修用。

　　其它型式泵的维修检查所需空间。

泵的布置方式

　　（1）露天布置一般将泵集中布置在管廊下方或侧面，也可以布置杂被抽吸设备附近，主要优点是通风良好，操作和维修方便。若泵

布置杂管廊下方时，泵出口中心线应对齐，距管廊柱中心线0.6m。

　　（2）半露天布置半露天布置的泵适用于多雨地区，一般在管廊下方布置泵，在管道上部设顶棚。或将泵布置在框架的下层地面上，

以框架平台做为顶棚。根据泵的布置要求，将泵布置成单排、双排或多排。

　　（3）室内布置室内布置的泵适用于寒冷或多风沙地区，以及工艺有特殊要求的场合离心泵

1、离心泵的工作原理

水泵开动前，先将泵和进水管灌满水，水泵运转后，在叶轮高速旋转而产生的离心力的作用下，叶轮流道里的水被甩向四周，压入蜗壳

，叶轮入口形成真空，水池的水在外界大气压力下沿吸水管被吸入补充了这个空间。继而吸入的水又被叶轮甩出经蜗壳而进入出水管。

由此可见，若离心泵叶轮不断旋转，则可连续吸水、压水，水便可源源不断地从低处扬到高处或远方。综上所述，离心泵是由于在叶轮

的高速旋转所产生的离心力的作用下，将水提向高处的，故称离心泵。

2、离心泵的一般特点

（1）水沿离心泵的流经方向是沿叶轮的轴向吸入，垂直于轴向流出，即进出水流方向互成90°。

（2）由于离心泵靠叶轮进口形成真空吸水，因此在起动前必须向泵内和吸水管内灌注引水，或用真空泵抽气，以排出空气形成真空，而

且泵壳和吸水管路必须严格密封，不得漏气，否则形不成真空，也就吸不上水来。

（3）由于叶轮进口不可能形成真空，因此离心泵吸水高度不能超过10米，加上水流经吸水管路带来的沿程损失，实际允许安装高度

（水泵轴线距吸入水面的高度）远小于10米。如安装过高，则不吸水；此外，由于山区比平原大气压力低，因此同一台水泵在山区，特

别是在高山区安装时，其安装高度应降低，否则也不能吸上水来。

轴流泵

轴流泵的工作原理及特点

1、轴流泵的工作原理

轴流泵与离心泵的工作原理不同，它主要是利用叶轮的高速旋转所产生的推力提水。轴流泵叶片旋转时对水所产生的升力，可把水从下

方推到上方。

轴流泵的叶片一般浸没在被吸水源的水池中。由于叶轮高速旋转，在叶片产生的升力作用下，连续不断的将水向上推压，使水沿出水管

流出。叶轮不断的旋转，水也就被连续压送到高处。

2、轴流泵的一般特点

（1）水在轴流泵的流经方向是沿叶轮的轴向吸入、轴向流出，因此称轴流泵。

（2）扬程低（1～13米）、流量大、效益高，适于平原、湖区、河区排灌。

（3）起动前不需灌水，操作简单。

混流泵

1、混流泵的工作原理

由于混流泵的叶轮形状介于离心泵叶轮和轴流泵叶轮之间，因此，混流泵的工作原理既有离心力又有升力，靠两者的综合作用，水则以

与轴组成一定角度流出叶轮，通过蜗壳室和管路把水提向高处。

2、混流泵的一般特点

（1）混流泵与离心泵相比，扬程较低，流量较大，与轴流泵相比，扬程较高，流量较低。适用于平原、湖区排灌。

（2）水沿混流泵的流经方向与叶轮轴成一定角度而吸入和流出的，故又称斜流泵。

常用的农用泵

离心泵

离心泵型号、品种规格及其变型产品在农用泵中是最多的。根据水流入叶轮的方式、叶轮多少、泵身能否自吸以及配套动力大小和动力

品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。

1、单级单吸离心泵

老的泵型号有BA、B型单级单吸离心泵，80年代，国根据***和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB

型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。

单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。其特点是，与混流泵、轴流泵相比，扬程较高，

流量较小，结构简单，使用方便。

IQ型单级单吸离心泵（又称轻小型离心泵）是针对国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计

的，共有84种产品，分3个派生系列，413个规格型号。

（1）性能范围 泵口径50～200毫米，流量12.5～400立方米/时，扬程8～125米，配套动力有柴油机直联、皮带传动，电动机直联，功率

1.1～110千瓦，转速1450～2900转/分。

（2）结构型式 轻小型离心泵为轴向吸入单级单吸悬架式离心泵，泵体后开门，出口位于中心向上，后盖为压嵌式，轴承体与泵体直接

联结，泵脚位于泵体下方，轴承用黄油润滑，轴封分为软填料、机械密封、橡胶油封三种。叶轮均为闭式，传动分为联轴器传动和皮带

传动两种。泵叶轮转向：从泵进口方向看，叶轮转向为顺时针，当泵与柴油机直联传动时，为逆时针。泵出口可装置手动泵，可去掉底

阀，减少水力损失，并能使泵自吸。

2、单级双吸离心泵

它是从叶轮两面进水的单级双吸离心泵，因泵盖和泵体是采用水平接缝进行装配的，又称为水平中开式离心泵。与单级单吸离心泵相比

，效***、流量大、扬程较高。但体积大，比较笨重，一般用于固定作业。适用于丘陵、高原中等面积的灌区，也适用于工厂、矿山、

城市给排水等方面。

单级双吸离心泵有S型、Sh型、SA型、SLA型几种型号，S型与Sh型的区别是，从驱动端看，S型泵为顺时针方向旋转，Sh型为逆时针方向

旋转。SLA型为立式单级双吸离心泵。

S型泵性能范围流量160～18000立方米/时，扬程12～125米，进水口直径150～1400毫米，转速2950、1450、970、730、585、485、360转

/分。

（1）D型泵性能范围 流量6.3～720立方米/时，扬程16～600米，进水口径：50、75、100、125、150、200毫米，其中50～125毫米泵型

为高转速2950转/分，150～200毫米泵型转速为1480转/分。

（2）结构型式 D型多级离心泵为卧式多级（2～12级），叶轮为单吸，泵体为分段式。当首级叶轮为双吸时，用DS表示，当同时规定有

两种转速时，低速用DA表示，用于锅炉给水的多级离心泵，用DG表示。

3、自吸离心泵

自吸泵是靠泵自身的特殊结构而产生自吸作用的单级单吸离心泵，称为自吸离心泵。和普通离心泵相比，在泵体结构上有***差别：一

是泵进口位置提高，有时还装上吸入阀；二是在出水侧设置了一个气水分离室。

泵外自吸泵，是在泵外加有自吸装置，如带有旋涡泵、水环真空泵、射流泵以及手动泵等。

自吸泵与普通离心泵相比，具有结构紧凑、使用操作简单，不但省去了起动前灌大量引水的麻烦，也省去了进水管低阀，减少了进水阻

力，增加泵的出水量，但与同规格的普通离心泵的效率相比要低3%～5%。自吸泵较多的是应用在轻小型喷灌机组和管道灌机组上。

潜水电泵

磁悬浮潜水电泵它实现了世界潜水电泵领域重大突破,有效解决了传统潜水电泵的种种弊端：如转换效率偏低、耗电过高、扬程受限、轴

承易损、检修频繁等。广泛应用于工矿企业的供排水、农田灌溉及高原、山区供水等领域。

磁悬浮潜水电泵它以***的***技术改变了潜水电泵的制造工艺,转换效率达到令人***的新水平，创造了巨大节能降耗效益。

磁悬浮潜水电泵解决了制约世界潜水电泵领域发展的轴向力问题，潜水电泵的扬程有了突破性提高，填补了超高扬程(单机扬程设计到上

千米)和超大流量(高承载)潜水电泵的市场空白；扬程、流量曲线趋于平缓。其转换效率、单机扬程均居地位。

磁悬浮潜水电泵是***潜水电泵，它实现了立轴磁悬浮(在不同工况下保持高效率)、不磨损，使用时间及检修周期延长数倍，省去频

繁的定期检修工作，可连续运转数万小时，节省维修、检修费用。

磁悬浮潜水电泵通过了试验室、山东省泵类产品质量检测中心检测。试验***，磁悬浮潜水电泵的转换效率超过传统潜水电

泵，用户使用情况结合实验数据及领域内对比，进一步证明其高效节能、转换效率、单机扬程及高承载、超大流量、

***修、长寿命等特点!

潜水排污泵

采用高分子复合材料

在水泵工作过程中，泵内流动的水受到其与流道和泵叶轮表面的摩擦以及水身粘度的影响，泵所消耗的能量主要用于抵抗水表面的流动

摩擦力及涡流阻力。水在流动过程中所消耗的能量(水头损失)就是用来克服内摩擦力和水与设备界面的摩擦力。如果泵、叶轮表面光滑(

这种表面称为水力光滑表面)表面阻力较小。消耗能量就小，在水泵过流面和叶轮上喷涂高分子复合材料，使其表面形成水力光滑表面，

超光滑表面涂层表面光洁度是经过抛光后不锈钢的20倍，这种极光滑的表面减少了泵内流体的分层，从而减少泵内部紊流，降低了泵内

的容积损失和水力损失，降低了电耗。达到降低水流阻力损失的目的，从而提高水泵的水力效率，同时在一定程度上也可提高机械效率

和容积效率。涂层分子结构的致密性，能隔绝空气、水等介质和水泵叶轮母材的接触，程度减少电化学腐蚀及锈蚀。另外，高分子

复合材料质是高分子聚合物，具有抗化学腐蚀性，可以提高泵的抗腐蚀性，能大大增强泵抵抗冲蚀和抗腐蚀能力。

实际应用

在造船、石油开采、载重机等方面广泛应用。2008年船舶产量达到15000吨，载重吨数量占世界市场的21%，到2015年将成为世界***造

船大国。为了***船的正常航行或系泊，满足船员和旅客的生活需要，每条船都要配有一定数量的、能起相应作用的船用泵，船用泵是

重要的辅机之一。据不完全统计，在各种船舶辅助机械设备中，各种类型和不同用途的船用泵的总数量，约占船舶机械设备总量的20%-

30%，船用泵的价格在船舶设备费用中所占的比重也比较大。在总的造价中，船用泵约占船设备费用的4%-8%，一般情况下，一条中型以

上船舶的船用泵采购可达1000万元以上。说到重点用泵市场，不可不说我国已经完工的"西气东输"工程,"西气东输"工程中同样需要泵类

产品。同时国家还要修建其它的输送天然气管线，在这些工程中也都需要大量的泵类产品。

不同用途

水泵具有不同的用途，不同的输送液体介质，不同的流量、 不同扬程的范围，因此，它的结构形式当然也不一样，材料也不同，概括起

来，大致可以分为：

1 、城市供水 2 、污水系统 3 、土木、建筑系统 4 、农业水利系统 5 、电站系统

6 、化工系统 7 、石油工业系统 8 、矿山冶金系统 9 、轻工业系统 10 、船舶系统

分类

按用途分类

输送泵、循环泵、消防泵、试压泵、排污泵、计量泵、卫生泵、加药泵、糊化泵、输液泵、消泡泵、流程泵、输油泵、给水泵、排水泵

、疏水泵、挖泥泵、喷灌泵、增压泵、高压泵、保温泵、高温泵、低温泵、冷凝泵、热网泵、冷却泵、暖通泵、深井泵、止痛泵、化疗

泵、抽气泵、血液泵、抽料泵、除硫泵、剪切泵、研磨泵、燃油泵、吸鱼泵、浴缸泵、源热泵、过滤泵、增氧泵、洗发泵、注射泵、充

气泵、燃气泵、美工泵、加臭泵、切碎泵、

按行业分类

石油泵、冶金泵、化工泵、渔业泵、矿业泵、电力泵、水利泵、水处理泵、食品泵、酿造泵、制药泵、饮料泵、炼油泵、调料泵、造纸

泵、纺织泵、印染泵、制陶泵、油漆泵、农药泵、化肥泵、制糖泵、酒精泵、环保泵、制盐泵、啤酒泵、淀粉泵、供水泵、供暖泵、农

用泵、园林泵、水族泵、锅炉泵、医用泵、船舶泵、航空泵、汽车泵、消防泵、水泥泵、空调泵、核电泵、机械泵、燃气泵、油气混输

泵

按原理分类

往复泵、柱塞泵、活塞泵、隔膜泵、转子泵、螺杆泵、液环泵、齿轮泵、滑片泵、罗茨泵、滚柱泵、凸轮泵、蠕动泵、扰性泵、叶片泵

、离心泵、轴流泵、混流泵、漩涡泵、射流泵、喷射泵、水锤泵、真空泵、旋壳泵、软管泵、蜗杆泵

按介质分类

清水泵、污水泵、海水泵、热水泵、热油泵、稠油泵、机油泵、重油泵、渣油泵、沥青泵、杂质泵、渣浆泵、沙浆泵、灰浆泵、灰渣泵

、泥浆泵、水泥泵、混凝土泵、粉末泵、酸碱泵、空气泵、蒸汽泵、氧气泵、氨气泵、煤气泵、血液泵、泡沫泵、乳液泵、涂料泵、硫

酸泵、盐酸泵、胶体泵、酒精泵、啤酒泵、葡萄酒泵、巧克力泵、奶泵、淀粉泵、麦汁泵、牙膏泵、盐卤泵、卤水泵、碱液泵、熔盐泵

、油脂泵、农药泵、化肥泵、药剂泵、气液泵、油剂泵、化纤泵、纺丝泵、剂量泵、油漆泵、果浆泵、纸浆泵、胰岛素泵、浓浆泵、气

泵、水泵、油泵

消防

四种泵的性能曲线

泵的各个性能参数之间存在着一定的相互依赖变化关系，可以通过对泵进行试验，分别测得和算出参数值，并画成曲线来表示，这些曲线称为泵的特性曲线。每一台泵都有特定的特性曲线，由泵制造厂提供。通常在工厂给出的特性曲线上还标明推荐使用的性能区段，称为该泵的工作范围。

泵的实际工作点由泵的曲线与泵的装置特性曲线的交点来确定。选择和使用泵，应使泵的工作点落在工作范围内，以***运转经济性和安全。此外，同一台泵输送粘度不同的液体时，其特性曲线也会改变。通常，泵制造厂所给的特性曲线大多是指输送清洁冷水时的特性曲线。对于动力式

泵

叶轮安装在泵壳内，并紧固在泵轴3上，泵轴由电机直接带动。泵壳中央有一液体吸入4与吸入管5连接。液体经底阀6和吸入管进入泵内。泵壳上的液体排出口8与排出管9连接。

在泵启动前，泵壳内灌满被输送的液体；启动后，叶轮由轴带动高速转动，叶片间的液体也必须随着转动。在离心力的作用下，液体从叶轮中心被抛向外缘并获得能量，以高速离开叶轮外缘进入蜗形泵壳。在蜗壳中，液体由于流道的逐渐扩大而减速，又将部分动能转变为静压能，***以较高的压力流入排出管道，送至需要场所。液体由叶轮中心流向外缘时，在叶轮中心形成了一定的真空，由于贮槽液面上方的压力大于泵入口处的压力，液体便被连续压入叶轮中。可见，只要叶轮不断地转动，液体便会不断地被吸入和排出。

直线泵工作原理不同与其它任何泵，是采用磁悬浮原理和螺旋环流体力学结构实现流质推进，即取消轴，取消轴连接，取消轴密封结构。启动后电流转化为磁场，磁场力驱动螺旋环运转，即螺旋环提升流质前进。

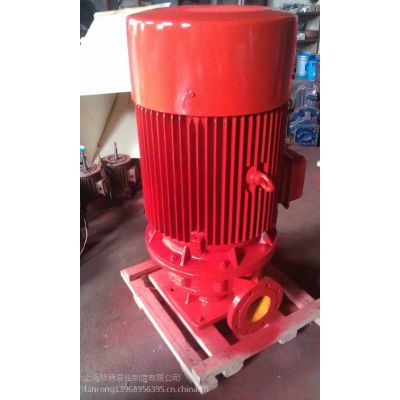

该系列泵组为立式、卧式、分体式消防泵，结构十分紧凑，占地面积小，机械密封可靠，泵内部结构合理，过流部件选用不锈钢和铝合金制造，可靠性很高，使用寿命长，运转平稳，噪音小，免维护，终身保修。

XBD系列消防泵组主要用于公益及民用建筑固定消防系列（消火栓灭火系统，自动喷淋灭火系统和水喷雾灭火系统）另外也可用于消防和生活，生产公用的给水系统及建筑、市政、工矿、锅炉给水等场合。

占泵总产量一半以上。

在船舶制造工业中，每艘远洋轮上所用的泵一般在百台以上，其类型也是各式各样的。其它如城市的给排水、蒸汽机车的用水、机床中的润滑和冷却、纺织工业中输送漂液和染料、造纸工业中输送纸浆，以及食品工业中输送牛奶和糖类食品等，都需要有大量的泵。

保养注意

泵是用两个齿轮互相咬合转动来工作，对介质要求不高。泵在泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。泵在运转时主动齿轮带动被动齿轮旋转，齿轮进入啮合时液体被挤出，形成高压液体并经泵排出口排出泵外。

1、经常加脂，电动油桶泵为高速运转，润滑脂易于挥发，故必须使轴承处的润滑能保持清洁，并注意添换。

2、成纤维、注意保存电动抽油泵应放于干燥，清洁和没有腐蚀性气体的环境中。

3、泵注意绝缘电阻，长期搁置不用的或在潮湿环境中使用的电动抽液泵，使用前必须用500伏兆欧表测量绕组的绝缘电阻。如绕组与电机壳间绝缘电阻小于7兆欧时，必须对绕组进行干燥处理。

4、泵经常检查维修，电动油桶泵应经常检查，维修，须检查电源线：内接线，插头，开关是否良好，绝缘电阻是否正常，刷尾座是事松动，换向器与电刷接触良好，电枢绕级扩定子绕组是否是有适中断路现象，轴承及转动零件是否的损坏等等。

5、保存好每零件和调换相同零件，在拆检泵时，应保存好每个零件，要特别注意隔爆零件的隔爆面不能使其损伤拉毛包括绝缘衬垫及套管，如有损坏，必须调换上新的相同零件，不得采用低于原材料性能的代用材料或原有规格不符的零件，装配时应将所有零件按原先位置装好，不能遗漏。

泵内流动的水受到其与流道和泵叶轮表面的摩擦以及水本身粘度的影响，泵所消耗的能量主要用于抵抗水表面的流动摩擦力及涡流阻力。水在流动过程中所消耗的能量(水头损失)就是用来克服内摩擦力和水与设备界面的摩擦力。如果泵、叶轮表面光滑(这种表面称为水力光滑表面)表面阻力较小，消耗能量就小。在水泵过流面和叶轮上喷涂高分子材料，使其表面形成水力光滑表面，超光滑表面涂层表面光洁度是经过抛光后不锈钢的20倍，这种极光滑的表面减少了泵内流体的分层，从而减少泵内部紊流，降低了泵内的容积损失和水力损失，降低了电耗，达到降低水流阻力损失的目的，从而提高水泵的水力效率，同时在一定程度上也可提高机械效率和容积效率。涂层分子结构的致密性，能隔绝空气、水等介质和水泵叶轮母材的接触，程度减少电化学腐蚀及锈蚀。另外，高分子复合材料本质是高分子聚合物，具有抗化学腐蚀性，可以提高泵的抗腐蚀性，能大大增强泵抵抗冲蚀和抗腐蚀能力。由于具备良好的耐磨及抗冲击性能，因此当细微的固体颗粒介质与泵进行接触和冲击时，可以起到很好的抗磨和缓冲作用。

建议工业企业应用该复合涂层来应对并延长泵的使用周期，实现泵效的长期有效，同时避免因频繁的更换所带来的生产、成本、劳动力等诸多影响。水泵的节能降耗，应在理论与实践相结合的条件下不断探索，大胆引用新技术，寻找更合理、经济的节能措施。高分子复合材料，操作简单方便，对施工环境要求不高，可广泛推广应用。此类材料表面光滑程度比抛光的不锈钢表面还要强，而且具有疏水性、防水藻的粘附性。完成后，使设备表面，形成水力光滑面，从而提高水泵的运行效率，节能***。同时也能对水泵内表面进行防腐保护，有节能、防腐的双重功效。对水泵的使用、维修、保养对节能降耗、***将起到十分关键的作用。

11布置方式要求

泵的布置方式及要求

　　在技术上都是有着一定的要求及技术指标:

　　一、泵的布置要求

　　（1）对于露天或半露天布置的泵，一般使泵与原动机的轴线和管廊轴线垂直。

　　（2）对于室内布置的泵，当其输送液体温度高于自然点或输送液体为液体烃时，应与其它泵分别布置杂各自的房间内，并用防火墙隔开。

　　泵布置在室内时，一般不考虑 机动检修车辆的通行要求。

　　泵端或泵侧与墙之间净距不宜小于1.2～1.5m，两排泵之间净距不应小于2m。蒸汽往复泵的动力侧和泵侧应留有抽出活塞和拉杆的位置。

　　立式泵布置在管廊下方或框架下方时，其上方应留出泵体安装和检修所需的空间。

　　各种离心泵维修检查所需空间。管道布置时，泵的两侧至少要留出一侧做维修用。

　　其它型式泵的维修检查所需空间。

　　二、泵的布置方式

　　（1）露天布置一般将泵集中布置在管廊下方或侧面，也可以布置杂被抽吸设备附近，主要优点是通风良好，操作和维修方便。若泵布置杂管廊下方时，泵出口中心线应对齐，距管廊柱中心线0.6m。

　　（2）半露天布置半露天布置的泵适用于多雨地区，一般在管廊下方布置泵，在管道上部设顶棚。或将泵布置在框架的下层地面上，以框架平台做为顶棚。根据泵的布置要求，将泵布置成单排、双排或多排。

　　（3）室内布置室内布置的泵适用于寒冷或多风沙地区，以及工艺有特殊要求的场合。

主要有以下几个原因：电动转子不平衡；联轴器结合不良；轴承磨损弯曲；转动部分的零件松动、破裂；管路支架不牢等原因。可分别

采取调整、修理、加固、校直、更换等办法处理。

电动机过热

原因有四。一是电源方面的原因：电压偏高或偏低，在特定负载下，若电压变动范围应在额定值的+10%至－5%之外会造成电动机过热；

电源三相电压不对称，电源三相电电压相间不平衡度超过5%，会引绕组过热；缺相运行，经验表明农用电动机被烧毁85%以上是由于缺相

运行造成的，应对电动机安装缺相保护装置。二是水泵方面的原因：选用动力不配套，小马拉大车，电动机长时间过载运行，使电动机

温度过高；启动过于频繁、定额为短时或断续工作制的电动机连续工作。应限制启动次数，正确选用热保护，按电动机上标定的定额使

用。三是电动机身的原因：接法错误，将△形误接成Y形，使电动机的温度迅速升高；定子绕组有相间短路、匝间短路或局部接地，轻时

电动机局部过热，严重时绝缘烧坏；鼠笼转子断条或存在缺陷，电动机运行1至2小时，铁芯温度迅速上升；通风系统发生故障，应检查

风扇是否损坏，旋转方向是否正确，通风孔道是否堵塞；轴承磨损、转子偏心扫膛使定转子铁心相擦发出金属撞击声，铁芯温度迅速上

升，严重时电动机冒烟，甚至线圈烧毁。四是工作环境方面的原因：电动机绕组受潮或灰尘、油污等附着在绕组上，导致绝缘降低。应

测量电动机的绝缘电阻并进行清扫、干燥处理；环境温度过高。当环境温度超过35℃时，进风温度高，会使电动机的温度过高，应设法

改善其工作环境。如搭棚遮阳等。 注意： 因电方面的原因发生故障，应请获得专业资格证书的电工维修，一知半解的人不可盲目维修

，防止人身伤害事故的发生。

深井潜水泵

首先看一下水泵此时运行的电流和平常运行时候的电流差别有多大。如果比平时运行时候小（基上就是平时电流的23），那么就有叶轮

磨损、泵头最上面的止逆阀堵塞等问题。如果和平时电流一样大，那么就是管垫漏水、管子漏水、泵体漏水等问题。如果比平时运行的

时候电流大，那么基上可以确定是易损件磨损的问题。另外补充一点，电缆如果破损的话，水量跟平时是一样大，但是电流会变大。3相

380V电机的电流一般是2.2A。以上原因只要是经常维修深井泵的修理人员就可以查出来。

汽蚀现象

水泵的汽蚀是由水的汽化引起的，所谓汽化就是水由液态转化为汽态的过程

手动隔膜泵

。水的汽化与温度和压力有一定的关系，在一定压力下，温度升高到一定数值时，水才开始汽化；如果在一定温度下，压力降低到一定

数值时，水同样也会汽化，把这个压力称为水在该温度下的汽化压力。如果在流动过程，某一局部地区的压力等于或低于与水温相对应

的汽化压力时，水就在该处发生汽化。汽化发生后，就会形成许多蒸汽与气体混合的小汽泡。当汽泡随同水流从低压区流向高压区时，

汽泡在高压的作用下破裂，高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。金属表面在水击压力作用下，形成疲劳

而遭到严重破坏。因此把汽泡的形成、发展和破裂以致材料受到破坏的部过程，称为汽蚀现象。

效率下降原因

1、由于水流的冲刷，水泵流道内壁和叶轮过水面变得粗糙不平，水泵内流道的摩阻系数增大，再加上水在泵内的流速很大，水头损失增

加。水力效率降低。

2、由于在泵前投加***或水质等原因，使泵壳内严重积垢或腐蚀。泵壳内积垢严重的可以使泵壳壁厚增加2ram左右，而且水泵内壁形成

垢瘤，使泵体容积缩小、抽水量减少、并且流道粗糙，水头损失增加。客积效率和水力效率都降低。

3、由于水泵加工工艺造成的铸

隔膜泵

造缺陷、汽蚀、磨蚀、腐蚀和化学浸蚀等原因造成泵流道内产生空洞或裂缝，水流动时产生旋涡而造成能量损失。水力效率降低。

4、叶轮表面的气蚀。由于叶片背水面运行时产生负压，当压力Pk

5、容积损失和机械损失。由于泵使用时间长，机械磨损产生漏失和阻力增大，使容积效率和机械效率降低。

以上原因，使水泵性能变差。运行效率降低2～5%，严重的可以使水泵效率降低10%以上。

振动原因分析

水泵振动原因分析导致机组和泵房建筑物产生振动的原因较多，有些因素之间既有联系又相互作用，概括起来主要有以下四个方面的原

因。

电气方面

电机是机组的主要设备，电机内部磁力不平衡和其它电气系统的失调，常引起

潜水泵

振动和噪音。如异步电动机在运行中，由定转子齿谐波磁通相互作用而产生的定转子间径向交变磁拉力，或大型同步电机在运行中，定

转子磁力中心不一致或各个方向上气隙差超过允许偏差值等，都可能引起电机周期性振动并发出噪音。

机械方面

电机和水泵转动部件质量不平衡、粗制滥造、安装质量不良、机组轴线不对称、摆度超过允许值，零部件的机械强度和刚度较差、轴承

和密封部件磨损破坏，以及水泵临界转速出现与机组固有频率一直引起的共振等，都会产生强烈的振动和噪音。

水力方面

水泵进口流速和压力分布不均匀，泵进出口工作液体的压力脉动、液体

水泵控制阀

绕流、偏流和脱流，非定额工况以及各种原因引起的水泵汽蚀等，都是常见的引起泵机组振动的原因。水泵启动和停机、阀门启闭、工

况改变以及事故紧急停机等动态过渡过程造成的输水管道内压力急剧变化和水锤作用等，也常常导致泵房和机组产生振动。

水工及其它方面

机组进水流道设计不合理或与机组不配套、水泵淹没深度不当，以及机组启动和停机顺序不合理等，都会使进水条件恶化，产生漩涡，

诱发汽蚀或加重机组及泵房振动。采用破坏虹吸真空断流的机组在启动时，若驼峰段空气挟带困难，形成虹吸时间过长；拍门断流的机

组拍门设计不合理，时开时闭，不断撞击拍门座；支撑水泵和电机的基础发生不均匀沉陷或基础的刚性较差等原因，也都会导致机组发

生振动。

用户选择水泵时，是到农机部门认可的销售点，一定要认清生产厂家。建议优先考虑购买充水式潜水电泵，并且看清牌号和产品质

量合格证。千万不能购买“三无”（即无生产厂家、无生产日期、无生产许可证）产品，否则出现了问题，用户将束手无策。

作为用户，由于受到专业知识的局限，很难定夺，的方法是咨询水泵方面的行家，还不妨去咨询一些老的水泵用户，尤其是那些与

自己使用条件相近者，买这些用户***、质量可靠而又比较成熟的产品，不失为一种明智的选择。同时，应根据当地的电源情况来决

定用单相泵或三相泵。

噪音原因

水泵的噪音大可能有下面几个方面的

水泵

原因：

(1)旋片对缸体的撞击，水泵残余容积和排气死隙中的压力油的发声；

(2)排气阀片对阀座和支持件的撞击；

(3)箱体内的回声和气泡破裂声；

(4)轴承噪音；

(5)大量气、油冲击挡油板等引起的噪音；

(6)其他。如传动引起的噪音，风冷水泵的风扇噪音等。

(7)电机噪音，这是至关重要的因素。

漏水故障

1操作人员给冷却水散热器内加入的冷却水是海水，造成柴油机内部水道及外接口损坏。所以，使用柴油机时一定要严格按柴油机的各项

规定进行操作。

2操作人员给水散热器内加入的防冻腐蚀性较强，致使柴油机水道部件损坏。

3密封圈磨损或老化，导致密封面封不住，产生漏水。

故障排除

1拆卸柴油机中已损坏的部件，对水散热器及机体内部水道用淡水进行冲洗完毕后，更换已损坏的柴油机部件。

2经装配、调整、试机发现柴油机恢复正常，故障即被排除。
